Was ist das Ziehen von Draht und wie funktionieren Drahtziehmaschinen?

Was ist Drahtziehen?

Beim Ziehen von Draht wird ein Metallstab oder -draht auf einen kleineren Durchmesser reduziert, indem er unter Spannung durch eine Reihe konischer Matrizen gezogen wird. Das Ergebnis ist ein Draht mit engeren Maßtoleranzen, verbesserter Oberflächengüte und verbesserten mechanischen Eigenschaften im Vergleich zum Originalstab. Dieser Kaltumformprozess ist von grundlegender Bedeutung für die Herstellung von elektrischen Kupferdrähten, Stahlkabeln, Aluminiumleitern, Edelstahlfedern und unzähligen anderen Produkten, die in der Bau-, Automobil-, Elektronik- und Telekommunikationsindustrie verwendet werden.

In der Praxis kann ein Stahlstab mit einem Durchmesser von 6,5 mm durch aufeinanderfolgende Durchgänge auf 0,10 mm heruntergezogen werden, wodurch eine Gesamtflächenreduzierung von über 99 % erreicht wird. Der Prozess funktioniert, weil Metall duktil ist – es verformt sich plastisch, ohne zu brechen, wenn es in einem kontrollierten Winkel und mit kontrollierter Geschwindigkeit durch eine Matrize gezogen wird.

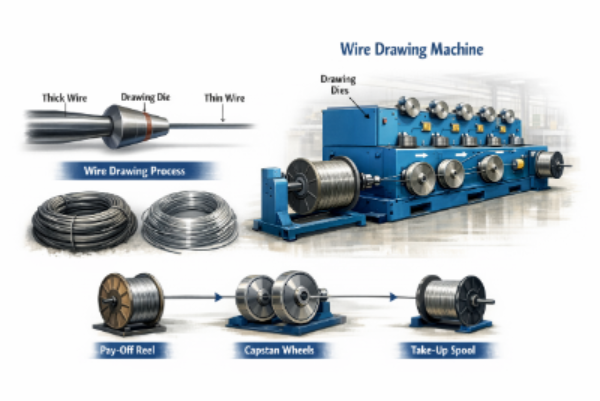

Wie der Drahtziehprozess Schritt für Schritt funktioniert

Der Drahtziehprozess folgt einem genau definierten Ablauf, der Rohstangenmaterial in fertigen Draht mit präzisen Spezifikationen umwandelt:

1. Rutenvorbereitung: Der eingehende Stab (normalerweise 5,5–13 mm) wird durch Säurebeizen oder mechanisches Entzundern gereinigt, um Walzzunder und Oxide zu entfernen, die die Matrizen beschädigen würden.
2. Zeigen: Ein Ende der Stange ist konisch (spitz), sodass sie durch die erste Matrize gefädelt und vom Ziehblock erfasst werden kann.
3. Schmierung: Der Draht durchläuft eine Schmiermittelbox (Trockenseifenpulver, Ölemulsion oder Nassschmiermittel), um Reibung und Matrizenverschleiß zu reduzieren.
4. Stanzzeichnung: Der Draht wird durch eine gehärtete Matrize gezogen – typischerweise Wolframkarbid für schwere Drähte und polykristalliner Diamant (PKD) für feinen Draht – wodurch die Querschnittsfläche pro Durchgang um 10–30 % reduziert wird.
5. Zwischenglühen (falls erforderlich): Nach einer erheblichen Kaltumformung wird der Draht vor dem Weiterziehen in einem Ofen (600–900 °C für Stahl) erweicht, um die Duktilität wiederherzustellen.
6. Spulen: Der fertige Draht wird für den Versand oder die Weiterverarbeitung mit kontrollierter Spannung auf Spulen oder Spulen gewickelt.

Bei jedem Matrizendurchgang wird das Metall kaltverfestigt, wodurch die Zugfestigkeit erhöht wird. Auf 2 mm gezogener Kohlenstoffstahldraht kann beispielsweise Zugfestigkeiten von erreichen 1.800–2.200 MPa – weit höher als die 600–900 MPa des ursprünglichen warmgewalzten Stabes.

Was ist eine Drahtziehmaschine?

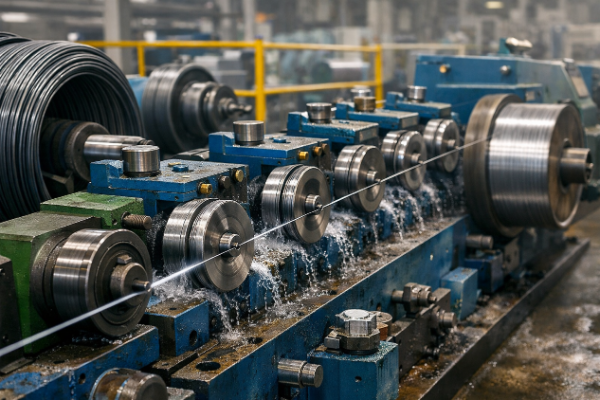

Eine Drahtziehmaschine ist eine Industrieanlage, die den Ziehvorgang mechanisiert und automatisiert und dabei mithilfe motorisierter Winden oder Ziehblöcke den Draht mit kontrollierter Geschwindigkeit durch eine oder mehrere Matrizen zieht. Moderne Maschinen reichen von Ein-Matrizen-Bullblöcken, die für die Zerkleinerung schwerer Stäbe verwendet werden, bis hin zu Feindrahtziehmaschinen mit 25 Matrizen, die dünnere Drähte als ein menschliches Haar mit Geschwindigkeiten von mehr als 3.000 m/min produzieren können.

Drahtziehmaschinen werden nach Material (Stahl, Kupfer, Aluminium), Drahtdurchmesserbereich, Anzahl der Ziehdurchgänge (Matrizen) und Antriebskonfiguration kategorisiert. Die Auswahl des richtigen Maschinentyps hat direkten Einfluss auf Produktivität, Drahtqualität und Energieverbrauch.

Haupttypen von Drahtziehmaschinen

Unterschiedliche Anwendungen erfordern unterschiedliche Maschinenkonfigurationen. Die folgende Tabelle fasst die häufigsten Typen zusammen:

Trocken- vs. Nassziehmaschinen

Die Schmiermethode unterteilt Maschinen in zwei große Familien. Trockenziehmaschinen Verwenden Sie pulverförmige Schmiermittel (Seife, Kalk, Borax) und sind Standard für Stahldraht bis zu einer Stärke von etwa 0,5 mm. Nassziehmaschinen Tauchen Sie sowohl die Matrizen als auch die Winden in eine Öl-Wasser-Emulsion und ermöglichen Sie so das Ziehen feiner und ultrafeiner Drähte mit sehr hohen Geschwindigkeiten bei hervorragender Kühlung und Matrizenlebensdauer.

Schlüsselkomponenten einer Drahtziehmaschine

Das Verständnis der Anatomie der Maschine hilft dem Bediener, Probleme zu beheben und die Leistung zu optimieren:

• Zeichenwürfel: Das Kernwerkzeug – eine Spitze (Wolframkarbid oder PKD-Diamant), montiert in einem Stahlgehäuse. Die Geometrie der Matrize (Anstellwinkel typischerweise 6–15°, Lagerlänge) bestimmt die Verformungsqualität und die Lebensdauer der Matrize.
• Zugwinde/Block: Eine rotierende Trommel, die Spannung ausübt, um den Draht durch die Matrize zu ziehen. Durchmesser und Oberflächenbeschaffenheit wirken sich auf die Drahtwicklung und den Schlupf aus.
• Auszahlungsstand: Hält und steuert die Vorschubspule und sorgt für die richtige Rückspannung, um ein Zusammenfallen der Spule oder ein Abknicken des Drahtes beim Einführen zu verhindern.
• Schmiersystem: Düsenkästen für Trockenmaschinen oder ein Umlaufemulsionstank mit Filterung für Nassmaschinen. Verunreinigtes Schmiermittel führt zu Oberflächenfehlern und Drahtbrüchen.
• Aufwickler/Spuler: Wickelt fertigen Draht mit kontrollierter Spannung auf Spulen oder Spulen. Präzises Verfahren sorgt für eine gleichmäßige Lagenwicklung.
• Antriebssystem: AC-Antriebe mit variabler Frequenz (VFDs) ermöglichen eine präzise Steuerung der Capstan-Geschwindigkeit und Geschwindigkeitssynchronisierung über mehrere Ziehblöcke hinweg, was für die Vermeidung von Drahtbrüchen von entscheidender Bedeutung ist.
• Kühlsystem: Wassergekühlte Winden oder Matrizenhalter leiten die durch Verformung und Reibung erzeugte Wärme ab und schützen so die Drahteigenschaften und die Matrizengeometrie.

Design und Flächenreduzierung von Drahtziehwerkzeugen

Die Matrize ist das wichtigste Verbrauchsmaterial beim Drahtziehen. Seine Geometrie steuert die Verformungseffizienz, die Oberflächenqualität und die mechanischen Eigenschaften des Drahtes.

Die Zonen

Ein Standard-Ziehstein hat vier verschiedene Zonen:

• Einlass/Klingelzone: Führt den Draht ohne scharfen Kontakt in die Matrize.
• Annäherungs-/Reduzierungszone: Die abgewinkelte Oberfläche (typischerweise 2α = 12–24° Gesamtwinkel für Stahl), an der die tatsächliche Durchmesserreduzierung auftritt.
• Lager-/Landezone: Ein kurzer paralleler Abschnitt, der den Draht auf den Enddurchmesser bringt und die Rundheit verbessert. Die typische Länge beträgt 25–35 % des Austrittsdurchmessers.
• Ausstiegs-/Rückentlastungszone: Verhindert Drahtkerben beim Austritt und erleichtert die Entfernung des Schmierfilms.

Flächenreduzierung pro Durchgang

Die Flächenreduzierung (r) wird wie folgt berechnet: r = (A₀ − A₁) / A₀ × 100 % , wobei A₀ der Eintrittsquerschnitt und A₁ der Austrittsquerschnitt ist. Typische Werte sind:

• Weiches Kupfer und Aluminium: 20–35 % pro Durchgang
• Kohlenstoffarmer Stahl: 15–25 % pro Durchgang
• Kohlenstoffreicher oder rostfreier Stahl: 10–18 % pro Durchgang
• Ultrafeiner Draht (Edelmetalle): 5–12 % pro Durchgang

Eine übermäßige Reduzierung pro Durchgang erhöht das Risiko von Defekten in der Mitte und Drahtbrüchen, insbesondere bei Materialien mit hohem Kohlenstoffgehalt.

Geschwindigkeit und Produktionsleistung der Drahtziehmaschine

Die Maschinengeschwindigkeit ist einer der wichtigsten Parameter, der sowohl die Produktivität als auch die Drahtqualität beeinflusst. Die Ziehgeschwindigkeit variiert je nach Material und Drahtgröße enorm:

Hochgeschwindigkeitsmaschinen erfordern proportional fortschrittliche Schmierung, Kühlung und Werkzeugmaterialien, um eine gleichbleibende Qualität aufrechtzuerhalten. Eine Erhöhung der Geschwindigkeit um nur 20 % ohne ausreichende Kühlung kann die Chiptemperatur um 80–120 °C erhöhen , schnell beschleunigter Verschleiß.

Häufige Fehler beim Drahtziehen und wie man sie verhindert

Selbst gut gewartete Maschinen können fehlerhaften Draht produzieren, wenn die Prozessparameter abweichen. Das Erkennen von Fehlerursachen beschleunigt Korrekturmaßnahmen:

• Drahtbruch: Am häufigsten verursacht durch übermäßige Reduzierung pro Durchgang, verschlissene oder falsch dimensionierte Matrizen, Oberflächennähte im eingehenden Stab oder unzureichende Schmierung. Eine Bruchrate über 1 Bruch pro Tonne weist auf ein systemisches Problem hin.
• Durchmesservariation (Ovalität): Die Ursache hierfür ist ein verschlissener Matrizenlagerbereich, eine ungleichmäßige Spindelspannung oder Vibrationen. Kupferlackdrähte mit einer Ovalität über 0,5 % führen zu Isolationsfehlern in Motoren.
• Oberflächenkratzer und Nähte: Verursacht durch Matrizenkerben, verunreinigtes Schmiermittel oder Schmutz im Matrizenkasten. Entscheidend für Edelstahl und medizinische Drähte.
• Mittenplatzer (Chevron-Risse): An der Oberfläche unsichtbare innere Brüche, verursacht durch hohe Gesenkwinkel bei gleichzeitig geringer Reposition. Besonders gefährlich bei Spannbetonlitzendraht.
• Eigenspannungsrisse: Übermäßige Kaltumformung ohne Zwischenglühen führt zu hohen inneren Spannungen, die zu einer verzögerten Rissbildung in den Coils nach dem Ziehen führen.

Materialien, die üblicherweise von Drahtziehmaschinen verarbeitet werden

Drahtziehmaschinen verarbeiten ein breites Spektrum an Metallen mit jeweils unterschiedlichen Herausforderungen:

• Kohlenstoffarmer Stahl (≤0,10 % C): Wird für Nägel, Maschendraht, Stacheldraht und den allgemeinen Maschinenbau verwendet. Hohe Duktilität ermöglicht große Reduzierungen pro Durchgang.
• Kohlenstoffreicher Stahl (0,60–0,95 % C): Wird für Federdraht, Reifenwulst, PC-Strang und Seile verwendet. Erfordert eine strenge Kontrolle der Patentierung (Wärmebehandlung) vor dem Ziehen, um die erforderliche Mikrostruktur zu erreichen.
• Edelstahl: Verfestigt sich sehr schnell; erfordert häufiges Glühen und spezielle Schmiermittel (chlorierte Öle oder Oxalatbeschichtung).
• Kupfer und Kupferlegierungen: Der weltweit größte gezogene Nichteisendraht. Weichkupfer erfordert bei moderaten Reduktionen kein Zwischenglühen, muss jedoch geglüht werden, um die Leitfähigkeit für Elektrogüten aufrechtzuerhalten.
• Aluminium und Aluminiumlegierungen: Geeignet für Freileitungen (AAC-, AAAC-, ACSR-Leiter) und Gebäudekabel. Eine geringe Festigkeit erfordert sanftere Matrizenwinkel und eine sorgfältige Spannungskontrolle.
• Wolfram und Molybdän: Gezogen für Lampenfäden und Hochtemperaturanwendungen; erfordert das Ziehen bei erhöhter Temperatur und Diamantmatrizen.

Auswahl einer Drahtziehmaschine: Zu bewertende Schlüsselfaktoren

Beim Kauf oder der Spezifikation einer Drahtziehmaschine geht es um mehr als nur den passenden Durchmesserbereich. Bewerten Sie diese Parameter sorgfältig, bevor Sie Folgendes festlegen:

• Maximale Zugkraft (kN): Muss die Streckgrenze des Drahtquerschnitts am ersten Düsenaustritt überschreiten. Unterdimensionierte Maschinen brechen den Draht oder bleiben unter Last stehen.
• Anzahl Ziehdurchgänge: Mehr Durchgänge ermöglichen einen feineren Enddurchmesser und eine bessere Verteilung der Arbeit pro Matrize, erhöhen jedoch den Platzbedarf der Maschine und die Kapitalkosten.
• Antriebsart und Steuerung: VFD-gesteuerte AC-Antriebe sorgen für eine sanfte Geschwindigkeitserhöhung und Synchronisierung. Ältere Rutschkupplungssysteme neigen zu Spannungsspitzen, die feine Drähte brechen.
• Kühlleistung: Stellen Sie sicher, dass die Windenkühlung und die Schmiermittelkühlung die Temperaturen bei maximaler Produktionsgeschwindigkeit innerhalb der Grenzen halten können.
• Werkzeugwechselzeit: Auf einer Mehrgesenkmaschine, die 3 mm Stahldraht mit 10 m/s produziert, entspricht ein Gesenkwechsel in etwa 10 Minuten 6.000 m Produktionsausfall . Schnellwechsel-Matrizenhalter reduzieren die Ausfallzeiten erheblich.
• Automatisierung und Überwachung: Moderne Maschinen verfügen über Laser-Durchmessermessgeräte, Spannungssensoren und SPS-Steuerungen, die Brüche und Parameterabweichungen in Echtzeit erkennen und so die Ausschussrate im Vergleich zu manuell überwachten Maschinen um 15–30 % reduzieren.

Drahtziehen im Vergleich zu anderen Metallumformverfahren

Drahtziehen wird manchmal mit verwandten Prozessen verwechselt. Das Verständnis der Unterschiede verdeutlicht, wann die einzelnen Methoden angewendet werden:

• Drahtziehen vs. Extrudieren: Beim Extrudieren wird Metall durch eine Matrize gedrückt; Beim Zeichnen wird es gezogen. Das Ziehen führt zu einer besseren Maßhaltigkeit und Kaltverfestigung. Extrusion wird für nicht duktile Legierungen und Hohlprofile bevorzugt.
• Drahtziehen vs. Walzen: Beim Walzen wird die Kompression zwischen den Walzen genutzt, was für flache Produkte und große Stangen geeignet ist. Das Ziehen wird für Runddrähte unter ca. 8 mm bevorzugt, wobei die Matrizenbegrenzung eine präzise Rundheit gewährleistet.
• Drahtziehen vs. Stauchen: Beim Stauchen werden radiale Hammerschläge eingesetzt, um den Durchmesser zu verringern. Dies wird bevorzugt für konische Produkte oder Materialien verwendet, die während des Formziehens empfindlich auf Zugspannungen reagieren.

Zur Herstellung großer Drahtlängen mit enger Durchmessertoleranz (±0,005 mm bei Feinkupfer erreichbar), Das Drahtziehen durch Folgeverbundgesenke bleibt die effizienteste und kostengünstigste verfügbare Kaltumformmethode.
