Drahtziehmaschinen erklärt: Wie sie funktionieren, welche Typen es gibt und wie man die richtige auswählt

Was eine Drahtziehmaschine leistet – und warum sie wichtig ist

Eine Drahtziehmaschine reduziert den Durchmesser von Metallstäben oder -drähten, indem sie diese unter Spannung durch eine Reihe immer kleinerer Matrizen zieht. Das Ergebnis ist Draht mit präzisem Durchmesser, verbesserten mechanischen Eigenschaften und einer glatteren Oberflächenbeschaffenheit – Qualitäten, die durch Walzen oder Extrudieren allein nicht zuverlässig erreicht werden können.

Das Drahtziehen ist der grundlegende Prozess für praktisch jedes Drahtprodukt in der modernen Fertigung – von elektrischen Leitern und Automobilkabeln bis hin zu Federstahl, chirurgischem Nahtmaterial und Pianodraht. Eine Maschine, die mit einem 5,5-mm-Stahlstab beginnt, kann ihn durch aufeinunderfolgende Ziehdurchgänge auf 0,1 mm oder feiner reduzieren, wobei jeweils ein kontrollierter Prozentsatz der Querschnittsfläche entfernt wird.

Das Richtige auswählen Drahtziehmaschine – ob für Kupfer, Aluminium, Stahl oder Speziallegierungen – hängt vom Verständnis der Prozessmechanik, Maschinenkonfigurationen, Matrizenkonstruktion, Schmierungsanforderungen und den endgültigen Drahtspezifikationen ab, die Ihre Anwendung erfordert. Dieser Leitfaden behandelt jeden dieser Bereiche mit der nötigen Genauigkeit, um eine fundierte Entscheidung über die Ausrüstung zu treffen.

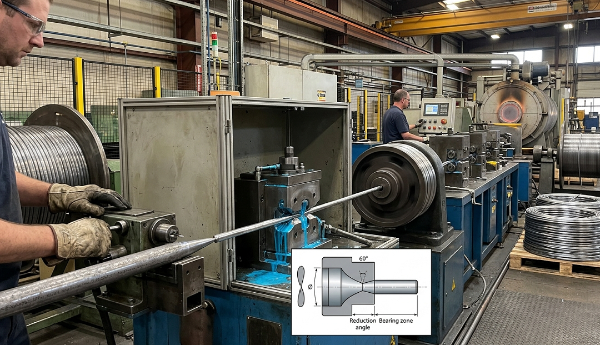

Der Drahtziehprozess: Schritt für Schritt

Der Ziehprozess folgt einer konsistenten mechanischen Logik, unabhängig vom gezogenen Material. Das Verständnis jeder Phase hilft bei der Diagnose von Problemen und der Optimierung der Ausgabequalität.

1. Zeigen: Das vordere Ende der Stange ist verjüngt – entweder durch Stauchen, Rollen oder Schleifen –, sodass es durch die Matrizenöffnung geführt und von der Ziehspille oder dem Ziehblock erfasst werden kann.
2. Die Eintragung: Der spitze Draht tritt in die Glocke (Eintrittskegel) der Matrize ein und führt ihn in den Anlaufwinkel, wo die Verformung beginnt.
3. Reduktionsbereich: Der Draht wird beim Durchgang durch die Lagerzone der Matrize radial komprimiert. Die Querschnittsfläche nimmt ab, während die Länge proportional zunimmt. Die Ermäßigungen pro Durchgang liegen normalerweise zwischen 15 % bis 25 % für Stahl und bis zu 30 % bis 35 % für weichere Metalle wie Kupfer und Aluminium .
4. Lagerzone: Ein kurzer zylindrischer Abschnitt, der den endgültigen Durchmesser und die Oberflächenbeschaffenheit steuert.
5. Rückenentlastung: Eine leichte Verjüngung am Matrizenausgang, die verhindert, dass sich der Draht beim Austritt festklemmt.
6. Wicklung: Der gezogene Draht wird für den nächsten Durchgang oder die Endverpackung auf eine Winde oder Spule gewickelt.

Bei jedem Durchgang durch eine Matrize wird der Draht durch plastische Verformung kaltverfestigt. Bei Materialien wie kohlenstoffreichem Stahl und Edelstahl kann nach mehreren Durchgängen ein Zwischenglühen (Erweichen durch Wärmebehandlung) erforderlich sein, um die Duktilität wiederherzustellen, bevor mit dem Ziehen fortgefahren werden kann. Bei Kupfer und Aluminium sind in der Regel stärkere Reduktionen möglich, bevor ein Glühen erforderlich ist.

Haupttypen von Drahtziehmaschinen

Drahtziehmaschinen werden hauptsächlich nach der Anzahl der Ziehblöcke (Einzel- oder Mehrfachdurchlauf), der Anordnung dieser Blöcke sowie der Art des verarbeiteten Materials und der Drahtstärke kategorisiert. Jede Konfiguration eignet sich für ein anderes Produktionsszenario.

Einzelblock-Ziehmaschinen

Die einfachste Konfiguration: ein Chip, eine Winde. Der Stab durchläuft eine einzelne Matrize und wird auf eine rotierende Trommel gewickelt. Einblockmaschinen werden verwendet für Schwerdraht- und Stangenziehen – Typischerweise wird der Stab mit einem einzigen Zug von 5–12 mm auf 2–4 mm reduziert. Sie werden häufig als erste Stufe in einer Mehrmaschinen-Ziehlinie eingesetzt und werden auch für Spezialanwendungen eingesetzt, bei denen häufige Werkzeugwechsel erforderlich sind.

Die Ziehgeschwindigkeiten für Einzelblockmaschinen, die schwere Stangen verarbeiten, sind typisch 1 bis 5 Meter pro Sekunde . Der Vorteil liegt in der mechanischen Einfachheit und der einfachen Einrichtung; Die Einschränkung besteht darin, dass pro Maschinendurchlauf nur eine Reduzierung erreicht wird.

Mehrdurchgangs-Ziehmaschinen (kontinuierlich).

Multi-Pass-Maschinen fädeln den Draht in einem einzigen kontinuierlichen Durchgang durch eine Reihe von Matrizen und Winden. Jede Winde dreht sich schneller als die vorherige, um die erhöhte Geschwindigkeit und Länge des Drahtes nach jeder Reduzierung auszugleichen. Diese Maschinen sind die Arbeitspferde des Drahtziehens – eine einzelne 12-Matrizen-Maschine kann 5,5-mm-Stäbe aufnehmen und diese ohne Unterbrechung auf unter 1 mm herunterziehen.

Moderne Multipass-Maschinen für feinen Kupferdraht können Austrittsgeschwindigkeiten von mehr als erreichen 30 Meter pro Sekunde , mit einigen Hochgeschwindigkeits-Feindrahtmaschinen 40–50 m/s . Die Anzahl der Matrizen in der Maschine liegt typischerweise zwischen 6 und 25, abhängig von der endgültigen Stärke und dem Material.

Nassziehmaschinen

Bei Nassziehmaschinen sind die Matrizen und Winden vollständig in eine flüssige Schmiermittel-Kühlmittellösung eingetaucht. Dies ist die Standardkonfiguration für Fein- und Feinstdrahtziehen — Durchmesser unter ca. 0,5 mm — wo die bei hohen Ziehgeschwindigkeiten entstehende Hitze sonst den Draht oder die Matrizen beschädigen würde. Nassmaschinen sind bei der Herstellung von Magnetdraht, Telekommunikationsdraht und feinem Edelstahldraht vorherrschend.

Trockenziehmaschinen

Trockenziehmaschinen verwenden anstelle von Flüssigkeitsbädern pulverförmige oder pastöse Schmiermittel. Sie werden verwendet für mittlerer bis grober Draht , insbesondere Stahldraht im Bereich von 0,5–5 mm, wo Trockenschmierstoffe wie Natrium- oder Calciumstearat für eine ausreichende Schmierung ohne die Komplikationen eines Flüssigkeitssystems sorgen. Stahlreifencord und Federdraht werden üblicherweise auf Trockenziehanlagen hergestellt.

Geradlinige Zeichenmaschinen

Bei einer geradlinigen Maschine läuft der Draht horizontal durch die Matrizen, ohne sich um dazwischenliegende Winden zu wickeln. Dadurch entfällt die Biegespannung, die durch das Aufwickeln um eine Trommel entsteht, weshalb gerade Maschinen bevorzugt werden harte, spröde oder hochwertige Materialien – wie Wolfram-, Molybdän-, Titandraht und Schweißelektrodendraht –, bei denen Biegeermüdung beim Ziehen zu Brüchen führen würde.

Spezifikationen der Drahtziehmaschine im Vergleich nach Anwendung

Matrizen: Die Komponente, die die Drahtqualität definiert

Der Ziehstein ist das Herzstück des Prozesses. Die Geometrie, das Material und die Oberflächenbeschaffenheit der Matrize bestimmen direkt die Toleranz des Drahtdurchmessers, die Oberflächenqualität und die Lebensdauer der Matrize. Eine schlecht spezifizierte oder abgenutzte Matrize erzeugt einen Draht, der außerhalb der Toleranz liegt, rau ist oder zum Bruch neigt.

Die Materialien

• Wolframkarbid: Das Standard-Matrizenmaterial für die meisten Stahl- und Mitteldrahtanwendungen. Hervorragende Verschleißfestigkeit, kostengünstig, in einer breiten Palette von Qualitäten erhältlich. Typische Lebensdauer beim Ziehen von Kohlenstoffstahldraht: 200–500 kg Draht pro Matrize abhängig von Drahthärte und Reduktion.
• Polykristalliner Diamant (PKD): Wird zum Fein- und Feinstdrahtziehen von Kupfer und Edelmetallen verwendet. Wesentlich längere Lebensdauer als Hartmetall – oft 10–50× länger – was die deutlich höheren Kosten für die Feindrahtproduktion in großen Mengen rechtfertigt.
• Natürlicher Diamant: Wird immer noch für die feinsten Drahtstärken unter ca. 0,05 mm verwendet, wo die kristallografische Perfektion des natürlichen Diamanten Oberflächengüten und Maßtoleranzen bietet, die synthetische Alternativen nicht erreichen können.
• Keramik: Wird in bestimmten Anwendungen wie dem Ziehen von Edelstahl oder Titan verwendet, bei denen die chemische Reaktion zwischen Draht und Hartmetall zu beschleunigtem Verschleiß führen würde.

Stumpfwinkel und Reduzierungsplan

Der Halbwinkel der Matrizenannäherung – der Winkel zwischen der Matrizenachse und der konischen Reduktionszone – liegt typischerweise im Bereich von 6° bis 12° für die meisten Anwendungen. Ein kleinerer Winkel verringert die Ziehkraft und den Matrizenverschleiß, erhöht jedoch die Kontaktlänge und die Reibung. Ein größerer Winkel verkürzt den Kontakt, erhöht jedoch die redundante Verformung, was die Drahttemperatur und die Kaltverfestigungsrate erhöht. Der optimale Winkel für ein bestimmtes Material und eine bestimmte Reduzierung wird empirisch ermittelt und ist ein fester Parameter bei kommerziellen Drahtziehvorgängen.

Der Reduzierungsplan – wie viel Flächenreduzierung jeder Matrize in einer Multi-Pass-Maschine zugewiesen wird – muss so ausbalanciert sein, dass keine einzelne Matrize überlastet wird, während die Maschine mit Spitzendurchsatz arbeitet. Typische Flächenreduzierungen pro Durchgang sind: 17–22 % für Stahl and 20–30 % für Kupfer . Wenn diese Grenzwerte überschritten werden, erhöht sich die Häufigkeit von Drahtbrüchen und der Chip-Verschleiß exponentiell.

Schmierung: Entscheidend für die Maschinenleistung und die Drahtqualität

Die Schmierung beim Drahtziehen hat drei Funktionen: Reduzierung der Reibung zwischen Draht und Matrize, Abführung der durch Verformung und Reibung erzeugten Wärme und Verhinderung von Verschweißungen oder Abrieb zwischen Drahtoberfläche und Matrizenmaterial. Eine falsche Schmierung ist die häufigste Ursache für vorzeitigen Werkzeugausfall, übermäßige Drahtbrüche und schlechte Oberflächenqualität.

• Trockenschmierstoffe (Seifenpulver): Natriumstearat und Calciumstearat sind die gebräuchlichsten Trockenschmierstoffe für das Stahldrahtziehen. Der Draht ist mit einer Kalk- oder Borax-Trägerschicht vorbeschichtet, die mit der Seife reagiert und an der Chip-Grenzfläche einen Zinkseifenfilm bildet. Wirksam bei Stabbruch und mittlerem Draht, aber nicht für feinen Draht geeignet.
• Nassschmierstoffe (Emulsionen und reine Öle): Bei Nassziehmaschinen sind wasserbasierte Emulsionen mit synthetischen Schmierstoffzusätzen Standard. Die Konzentration wird typischerweise dazwischen aufrechterhalten 3 % und 10 % nach Volumen , mit einem pH-Wert zwischen 8,5 und 9,5, um Bakterienwachstum und Korrosion zu verhindern. Reine Öle (nicht emulgiert) werden für bestimmte Edelstahl- und Speziallegierungsanwendungen verwendet.
• Metallische Beschichtungen: Bei Stahl mit sehr hohem Kohlenstoffgehalt (Reifencord, PC-Litzendraht) wird der Stab vor dem Ziehen durch Galvanisieren oder Feuerpatentieren mit Messing oder Zink beschichtet. Diese metallischen Beschichtungen fungieren als feste Schmierstoffträger und werden beim Ziehen verbraucht, wodurch sich ein dünner Schmierfilm an der Matrizenschnittstelle ablagert.

Schlüsselfaktoren bei der Auswahl einer Drahtziehmaschine

Der Kauf oder die Spezifikation einer Drahtziehmaschine erfordert die Anpassung mehrerer technischer Parameter an Ihre Produktionsanforderungen. Dies sind die Faktoren, die den größten Einfluss auf die Ausgabequalität, die Betriebskosten und die Kapitalrendite haben:

Material- und Drahtstärkenbereich

Definieren Sie Ihren Eingangs- und Ausgangsdurchmesserbereich, bevor Sie eine Maschine bewerten. Eine Maschine, die für das Ziehen feiner Kupferdrähte optimiert ist, eignet sich nicht für die Zerkleinerung von Stahlstangen und umgekehrt. Wenn Ihre Produktpalette einen breiten Bereich der Stärken abdeckt – zum Beispiel von 5 mm bis hin zu 0,3 mm – benötigen Sie wahrscheinlich zwei Maschinen in Reihe und nicht eine einzelne Einheit.

Motorleistung und Zugkraft

Die Ziehkraft ist proportional zur Querschnittsfläche des Drahtes, zur Streckgrenze des Materials und zur Gesamtflächenreduzierung pro Durchgang. Eine Unterdimensionierung der Motorleistung führt zu stockenden Zügen und übermäßigen Drahtbrüchen; Überdimensionierung verschwendet Kapital und Energie. Bei mittelschweren Stahldrahtmaschinen, die 1–3 mm Draht verarbeiten, liegt die installierte Motorleistung typischerweise im Bereich von 15 kW bis 75 kW pro Ziehblock, abhängig von der Anzahl der Durchgänge und der Ziehgeschwindigkeit.

Geschwindigkeitskontrolle und Synchronisierung

Bei Maschinen mit mehreren Durchgängen muss die Geschwindigkeit jeder Winde genau synchronisiert werden, um die korrekte Gegenspannung zwischen den Durchgängen aufrechtzuerhalten. Moderne Maschinen verwenden Frequenzumrichter (VFDs) mit Spannungsregelung im geschlossenen Regelkreis an jedem Block, was eine automatische Anpassung an Schwankungen der Drahtlänge ermöglicht. Ältere Maschinen verwenden mechanische Geschwindigkeitsverhältnisse, die beim Ändern der Drahtqualität oder der Gesenkpläne eine manuelle Abstimmung erfordern.

Inline-Glühfähigkeit

Beim Ziehen von Kupfer- und Aluminiumdrähten wird die Duktilität durch kontinuierliches Inline-Glühen wiederhergestellt, bei dem der fertige Draht vor der Aufwickelspule durch eine kurze Widerstandsheizzone geleitet wird, ohne dass ein separater Ofenglühzyklus erforderlich ist. Durch das Inline-Glühen kann ein ganzer separater Verarbeitungsschritt eingespart werden Dadurch werden die Produktionsvorlaufzeit und die Energiekosten pro Kilogramm produziertem Draht deutlich reduziert. Überprüfen Sie, ob die Austrittsgeschwindigkeit der Maschine mit der thermischen Verweilzeit kompatibel ist, die für eine ausreichende Glühung Ihrer Ziellegierung erforderlich ist.

Brucherkennung und automatischer Neustart

Drahtbrüche sind ein unvermeidbarer Bestandteil von Ziehvorgängen, insbesondere bei Feindrahtmaschinen, die mit hoher Geschwindigkeit laufen. Die Kostenauswirkungen einer Unterbrechung hängen weitgehend davon ab, wie schnell die Maschine stoppt und wie schnell der Bediener den Faden neu einfädeln und neu starten kann. Moderne Maschinen umfassen optische oder kontaktbasierte Bruchmelder Sie stoppen die Maschine innerhalb von Millisekunden nach einer Unterbrechung und können bei einigen Modellen automatisch neu einfädeln und neu starten, ohne dass der Bediener eingreifen muss. Bei einer Hochgeschwindigkeits-Feindrahtmaschine mit einer Geschwindigkeit von 40 m/s kann eine Reduzierung der Wiedereinfädelzeit von 15 Minuten auf 2 Minuten eine Wiederherstellung bewirken Hunderte von Produktionsstunden pro Jahr auf einer einzelnen Maschine.

Häufige Probleme beim Drahtziehen und ihre Ursachen

Das diagnostische Wissen über häufig auftretende Zeichnungsprobleme reduziert Ausfallzeiten und Ausschuss. Die meisten Mängel lassen sich auf eine von drei Ursachen zurückführen: Zustand der Matrize, mangelnde Schmierung oder Materialinkonsistenz.

• Häufige Kabelbrüche: Meistens verursacht durch übermäßige Reduzierung pro Durchgang, verschlissene oder gerissene Matrizen, unzureichende Schmierung oder harte Stellen im eingehenden Stab aufgrund von Entmischung oder unsachgemäßer Walzwerkspraxis. Überprüfen Sie zuerst den Zustand der Matrize und überprüfen Sie dann den Reduzierungsplan.
• Oberflächenritzung oder Stanzlinien: Zeigt Matrizenverschleiß, Verunreinigung der Matrizenoberfläche oder Schmiermittelversagen an. Ersetzen Sie die Matrize und spülen Sie das Schmiersystem. Nicht behobene Riefen breiten sich auf nachgeschaltete Düsen aus und verschlechtern die gesamte Produktlänge.
• Durchmesservariation entlang des Drahtes: Kann durch Spannungsschwankungen (VFD-Kalibrierung und Zustand der Windenoberfläche prüfen), verschlissene Lagerzonen in den Matrizen oder inkonsistenten eingehenden Stangendurchmesser verursacht werden.
• Übermäßige Wärmeentwicklung: Weist auf eine unzureichende Schmierung, eine zu hohe Ziehgeschwindigkeit für die Kühlkapazität des Schmiermittelsystems oder eine Reduzierung pro Durchgang hin, die die thermische Toleranz des Materials überschreitet. Die Kupferdrahttemperatur am Düsenausgang sollte im Allgemeinen darunter bleiben 150°C um Oberflächenoxidation zu verhindern.
• Wickel- oder Gussprobleme bei gespultem Draht: Restspannungen beim Ziehvorgang können dazu führen, dass der Draht von der Spule springt oder inkonsistente Windungen bildet. Normalerweise lässt sich dieses Problem durch Anpassen der Gegenspannung an der letzten Winde oder durch Hinzufügen einer Richtrolle vor der Aufwickelspule beheben.
