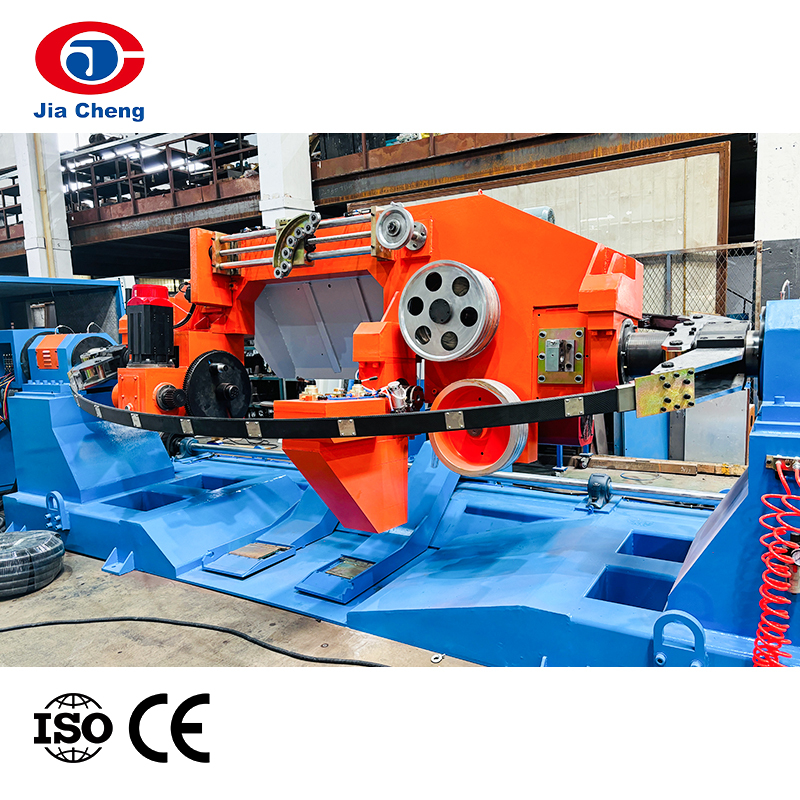

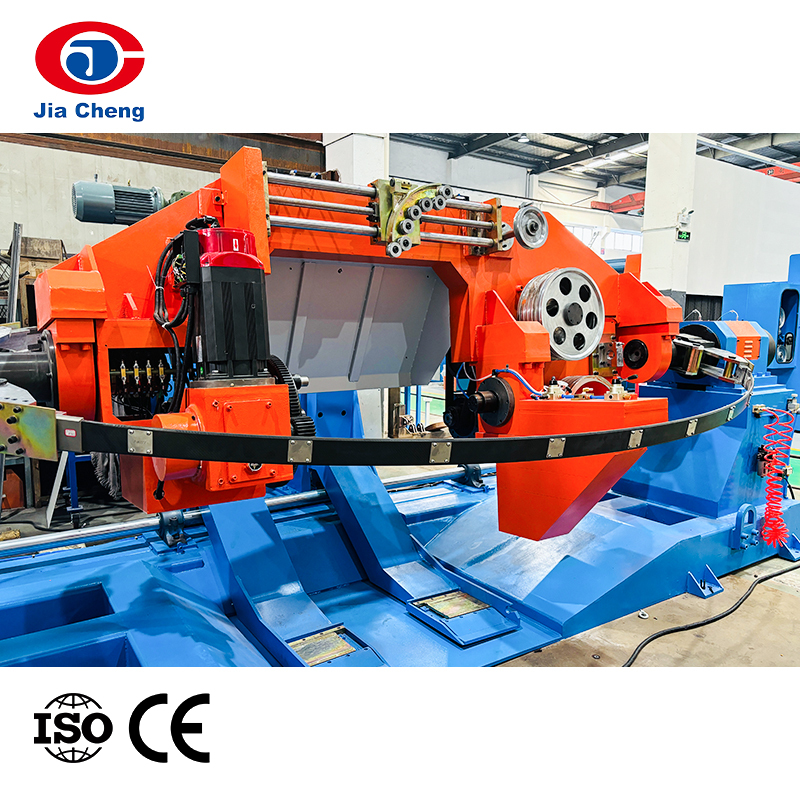

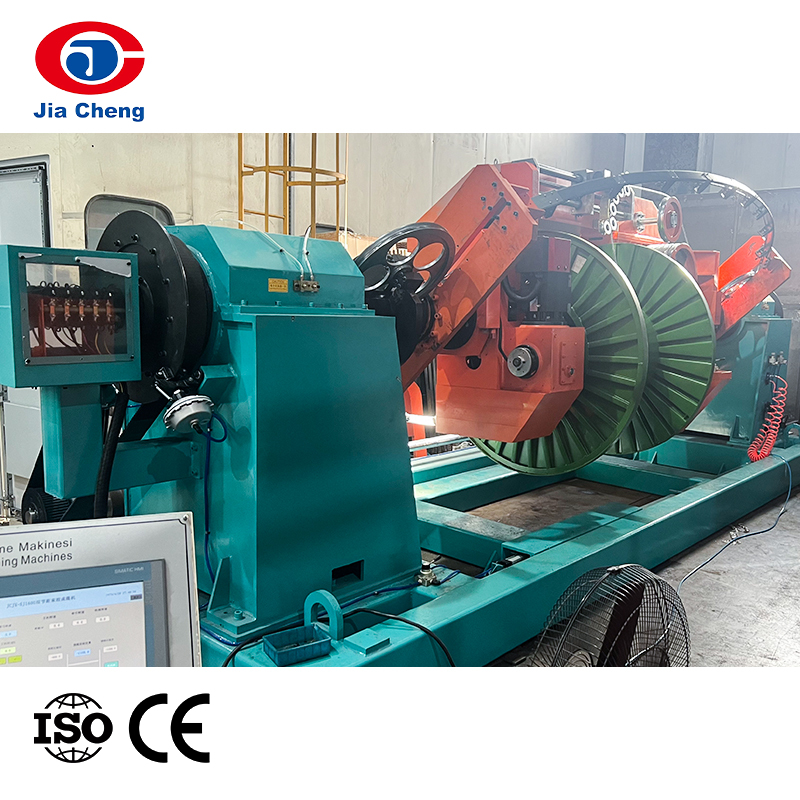

Die automatische Doppeldraht-Bündelmaschine P dient zum Verdrillen von blanken Kupferdrähten, verzinnten Drähten und Lackdrähten mit mehr als 7 Litzen. Der fertige Draht kann zur Herstellung von Elektronikkabeln, Kopfhörerkabeln, Telefonkabeln, Stromkabeln, Audiokabeln, Videokabeln, Automobilkabeln und Netzwerkkabeln usw. verwendet werden
Zum Bündeln von blankem Kupfer, verzinntem Draht und emailliertem Draht.
Spezifikation:
| Modelll | SJ800 | SJ1000 | SJ1250 | |||
| Arten von Drahtprodukten | Wird zur Herstellung von Kommunikationskabeln, Computer- und Instrumentenkabeln verwendet | |||||
| Fertiger Drahtdurchmesser (mm) | 8,00 mm Φ/max | 8,00 mm Φ/max | KupferdrahtΦ3,0–10 mm PVCΦ5,0–15 mm | |||
| Twisting-Sek. Bereich | 0,80–22,00 mm 2 /max | 1,20–38,00 mm 2 /max | 3,50–50,00 mm 2 /max | |||
| (Weichkupfer)Drahtdurchm. | 0,38–1,60 mm Φ/max | 0,45–2,00 mm Φ/max | 1,00–2,60 mm Φ/max | |||
| Isolierter Drahtdurchmesser: | 1,00–2,50 mm Φ/max | 1,00–2,50 mm Φ/max | 2,00–6,50 mm Φ/max | |||
| Liniengeschwindigkeit/max | 150 MPM/max | 150 MPM/max | 150 MPM/max | |||
| Verdrehter Tonhöhenbereich | 17–200 mm | 20-200mm | 40–350 mm | |||
| Schwenkgeschwindigkeit | 1200 U/min/max | 1000 U/min/max | 800 U/min/max | |||
| Max. Ladekapazität | 900kg | 1500 kg | 3000kg | |||
| Verseilrichtung | S-, Z-Richtung | |||||
| Hauptmotor | 22 kW Gleichstrommotor | 30 kW Gleichstrommotor | 50-kW-Gleichstrommotor | |||
| Antrieb von Winden | 11-kW-Gleichstrommotor | 15 kW Gleichstrommotor | 30 kW Gleichstrommotor | |||
| Antrieb der Aufnahme | 3,7 kW Gleichstrommotor | 5,5 kW Gleichstrommotor | 7,5 kW Gleichstrommotor | |||
| Verfahrantrieb | 0,75 kW Wechselrichtersteuerung | 0,75 kW Wechselrichtersteuerung | 0,75 kW Wechselrichtersteuerung | |||
| Antrieb zum Be- und Entladen | 0,75 kW Untersetzungsmotor | 0,75 kW Untersetzungsmotor | 1,5-kW-Reduziermotor | |||
| Leistungskontrolle | Digitale DC-Steuerung | |||||
| System überarbeiten | Synchrone automatische Steuerung der Liniengeschwindigkeit | |||||
| Spulengröße | Außendurchmesser: Φ800mm/max | Außendurchmesser: Φ1000 mm/max | Außendurchmesser: Φ1250 mm/max | |||
| Spooler-OW-Größe | OW:600mm/max | OW:750mm/max | OW: 950 mm/max | |||
| Kontrollsystem | Touchscreen und LCD-Controller | |||||
| Spannungskontrolle der Spule | Konstante Spannungskontrolle | |||||
| Set legen | Digitale Einstellung auf dem Bildschirm | |||||
| Betriebsrichtung | Links-/Rechtshandmaschine | |||||
| Verfahrbreite | 500 mm/max | 700 mm/max | 900 mm/max | |||
| Verfahreinheit | Digitale Einstellung je nach Drahtdurchmesser | |||||
| Feste Art der Aufwickelspule | Pneumatisch wellenlos | |||||
| Art des Rollenladens und -entladens | Motorbetriebener Plattformheber, automatische Ortung | |||||
| Bremssystem | Scheibenbremse | |||||
| Schmierung des Lagers | Regelmäßiges Nachfüllen von Fett | |||||
| Luftdruck | 6kg/cm 2 | |||||
| Spannung | 380V 50Hz | |||||
| Geräuschpegel | 85 dB | |||||
| Größe (L*B*H) | 3750*2100*2050 | 4300*2200*2200 | 6000*2200*2200 | |||
| Gewicht | 4900 kg | 6500 kg | 13500 kg | |||
| Modelll | SJ1600 | SJ2000 | |
| Arten von Drahtprodukten | Spezieller Einsatz zum Verdrillen runder verdichteter Leiter aus Aluminium und Kupfer | ||
| Fertiger Drahtdurchmesser (mm) | 25 mm Φ/max | 35 mm Φ/max | |
| Abschnitt der Verseilung (flexible Litze) | 16 ÷ 240 mm 2 (6AWG-450MCM) | ||
| Abschnitt der Verseilung (Halbrahmenverdrillung 1 6) | 16 ÷ 50 mm 2 (6-1/0AWG) | ||
| CU verdichteter Abschnitt Cu | 16 ÷ 240 mm 2 | 16 ÷ 240 mm 2 | |
| AI verdichteter Abschnitt AI | 16 ÷ 400 mm 2 | 16 ÷ 400 mm 2 | |
| Liniengeschwindigkeit/Max. | 170m/min | 100 MPM/max | |
| Bereich der Litzensteigung | 50-700mm | 60-600mm | |
| Schwenkgeschwindigkeit | 600 U/min/max | 350 U/min/max | |
| Max. Ladekapazität | 8000kg | 10000 kg | |
| Max. verdichteter Winkel | 13 % | 13 % | |
| Treibscheibe | 2*Φ600mm | 2*Φ1000mm | |
| Verseilrichtung | S-, Z-Richtung | ||
| Hauptmotor | 90-kW-Gleichstrommotor | 100-kW-Gleichstrommotor | |
| Antrieb von Winden | 55-kW-Gleichstrommotor | 60-kW-Gleichstrommotor | |
| Antrieb der Aufnahme | 18,5 kW Gleichstrommotor | 22 kW Gleichstrommotor | |
| Verfahrantrieb | 1,1 kW Wechselrichtersteuerung | 1,1 kW Wechselrichtersteuerung | |
| Antrieb zum Be- und Entladen | 1,5-kW-Reduziermotor | 1,5-kW-Reduziermotor | |
| Leistungskontrolle | Digitale DC-Steuerung | ||
| System überarbeiten | Synchrone automatische Steuerung der Liniengeschwindigkeit | ||
| Spulengröße | Außendurchmesser: Φ1600 mm/max | Außendurchmesser: Φ2000mm/max | |
| Spooler-OW-Größe | OW:1180*800*80 | OW:1500*1250*10 | |
| Kontrollsystem | SPS Mensch-Maschine-Schnittstelle | ||
| Spannungskontrolle | Wickelmotor, der die Spannungskontrolle anzeigt | ||
| Set legen | OLC-Digitaleinstellung | ||
| Betriebsrichtung | Links-/Rechtshandmaschine | ||
| Verfahrbreite | 1000 mm/max | ||
| Verfahreinheit | Digitale Einstellung je nach Drahtdurchmesser | ||
| Feste Art der Aufwickelspule | Pneumatisch wellenlos | ||
| Art des Rollenladens und -entladens | Automatische Positionierung der Verflüssigung | ||
| Bremssystem | Scheibenbremse | ||
| Schmierung des Lagers | Regelmäßig ölen | ||
| Luftdruck | 8kg/cm 2 | ||
| Spannung | 380V 50Hz | ||
| Geräuschpegel | 85 dB | ||
| Größe (L*B*H) | 11000*5500*4500 | 14000*5500*450 | |
| Gewicht | 4900 kg | 13500 kg | |
Jiangsu Jiacheng Technology Co., Ltd. wurde 1990 gegründet und befindet sich in der schönen und neu entwickelten Stadt Zhangjiagang. Es liegt nördlich der Autobahn Shanghai-Nanjing, im Osten liegt Shanghai, im Norden Nantong. Die Land- und Wasserwege sind günstig. Das Unternehmen hat eine Fläche von 28.800 Quadratmetern mit 9-stöckigen Bürogebäuden und mehreren modernen und standardisierten Werkstätten.
Jiacheng ist ein professioneller Hersteller von Drahtziehmaschinen, Verseilmaschinen, Extrudern, Wickel- und Umwickelmaschinen, Verlitzmaschinen, Glüh- und Verzinnungsmaschinen sowie verwandten Draht- und Kabelherstellungsmaschinen.
Als China Doppeldreh-Bündelmaschine Lieferanten und Doppeldreh-Bündelmaschine Fabrikbesteht JIACHENGs technisches Team aus vielen Experten und Ingenieuren aus China und der ganzen Welt. Unser Unternehmen konzentriert sich auf die Herstellung hochwertiger Draht- und Kabelherstellungsmaschinen. Unsere Produkte wurden in über 100 verschiedene Länder weltweit exportiert, darunter Italien, Spanien, Großbritannien, Brasilien, Vietnam, Algerien, Nigeria, Türkiye, Südafrika, Ägypten, Russland, Indien, Pakistan usw.
Gleichzeitig bieten wir unseren Kunden rund um die Uhr Kundendienst nach dem Verkauf. Wir möchten allen Kunden weltweit mit dem wärmsten Herzen von JIACHENG dienen.
Bitte zögern Sie nicht, uns mitzuteilen, ob Sie Hilfe benötigen. Wir bieten Ihnen eine professionelle Beratung!
