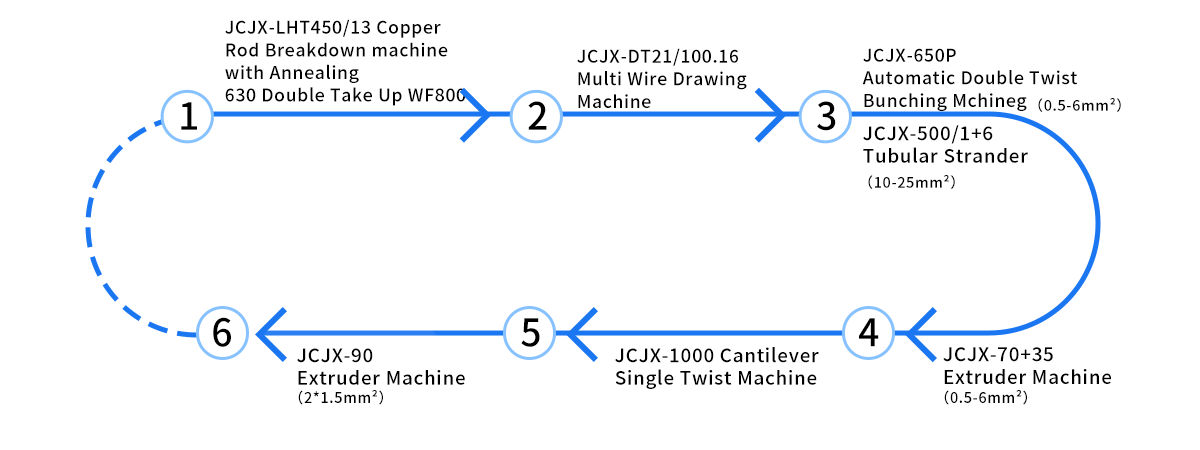

Der Gesamtaufbau der Ausrüstung sieht wie folgt aus:

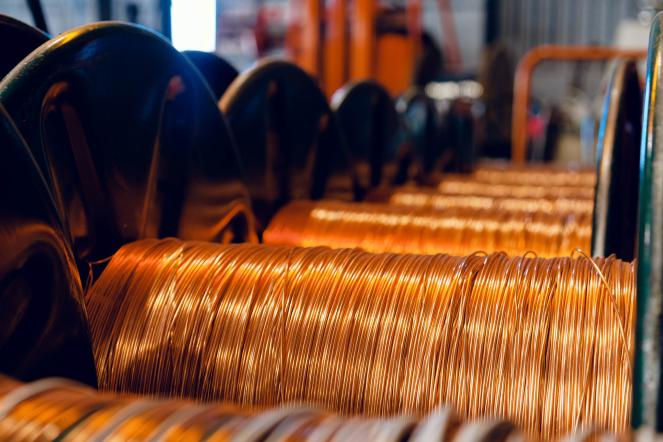

1. LHT450/13 Kupferstabzerkleinerungsmaschine mit Glühen – Ziehen von 8 mm Kupferdraht auf 1,2–3,5 mm

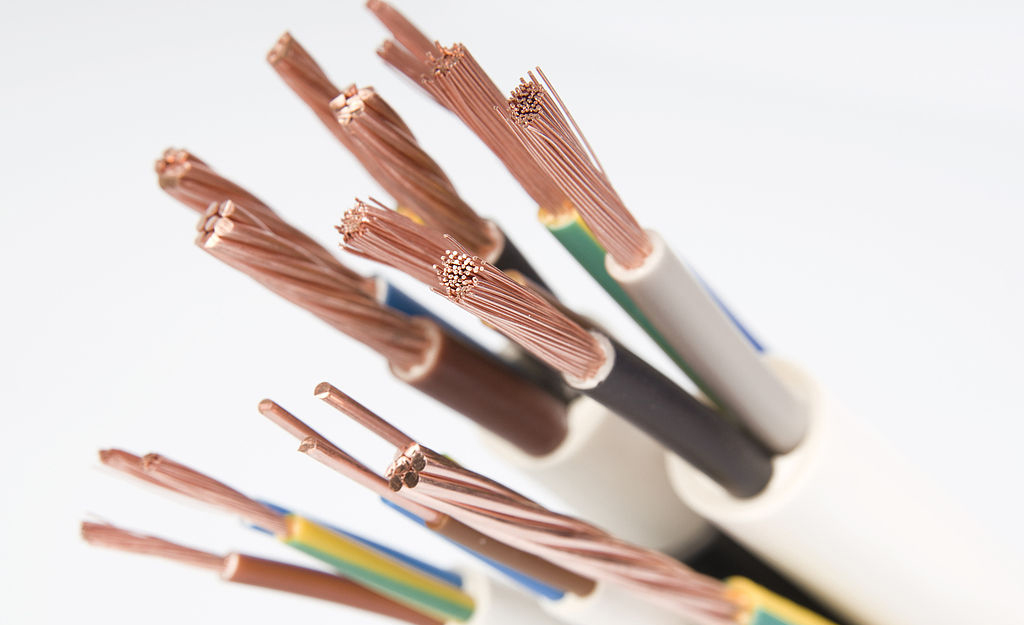

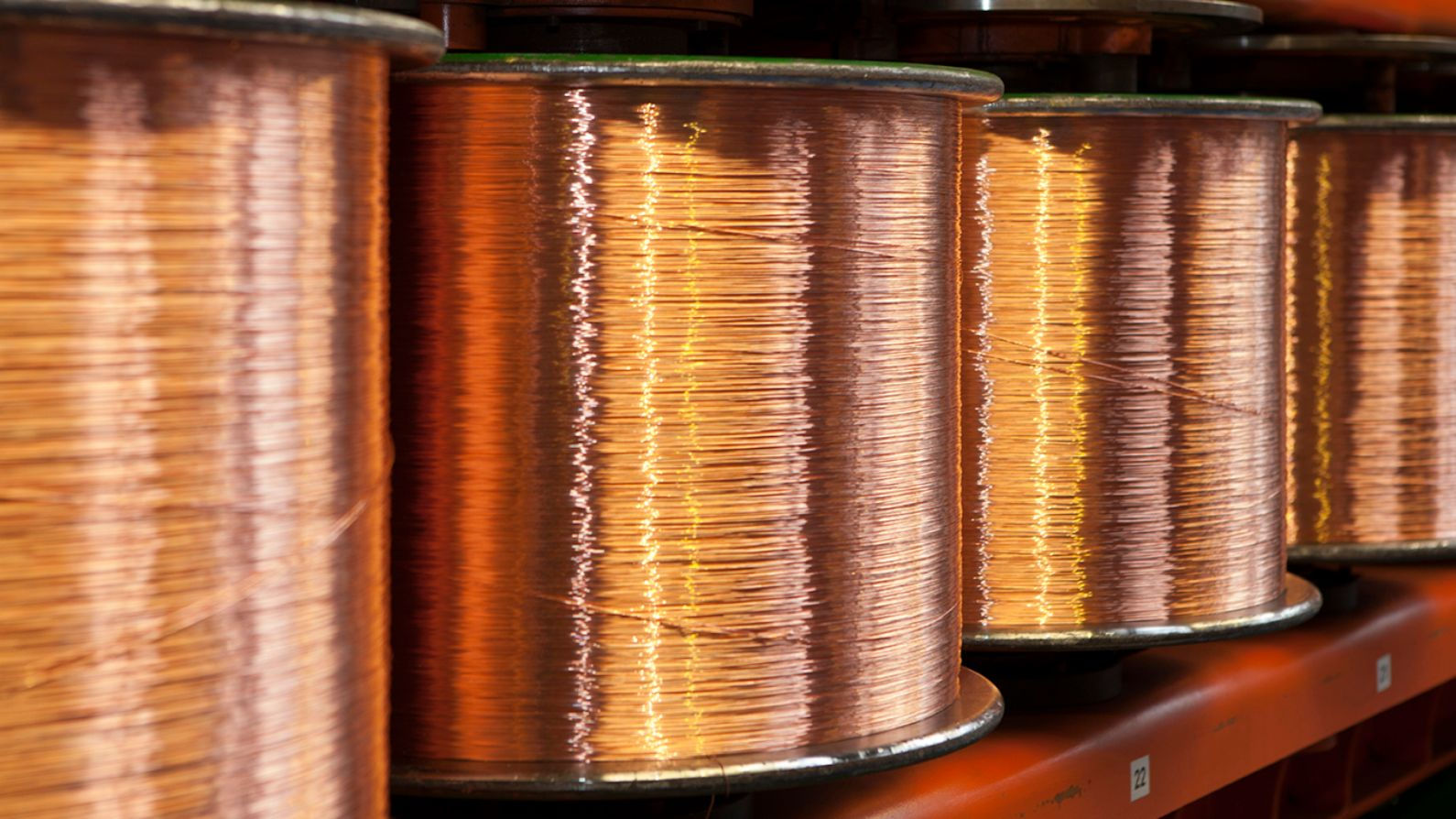

2. JCJX-DT21/100.16 Mehrdrahtziehmaschine Produzieren Sie 0,15–0,5 mm feine Drähte
3. JCJX-650P Automatische Doppeldrill-Bündelmaschine: Verdrillen Sie 19–84 Drähte, um weiche, verdrillte Leiter von 0,5–6 mm² Quadratmetern herzustellen

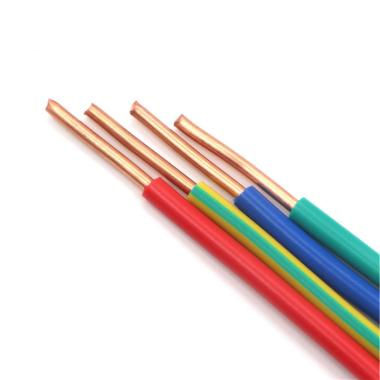

4. JCJX-70 35 Extrudermaschine Isolierungsextrusion für 0,5–6 Quadratdrähte
5. JCJX-1000Cantilever Single Twist Machine Verseilte 2-5-adrige isolierte Drähte

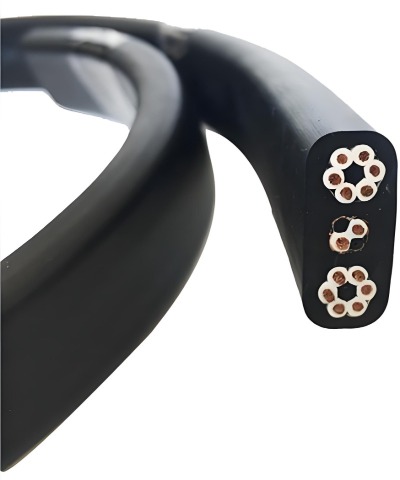

6. JCJX-90 Extrudermaschine Stellen Sie eine Schutzhülle für 2-5-adrige Kabel und 2 * 1,5 mm2 Flachdraht bereit

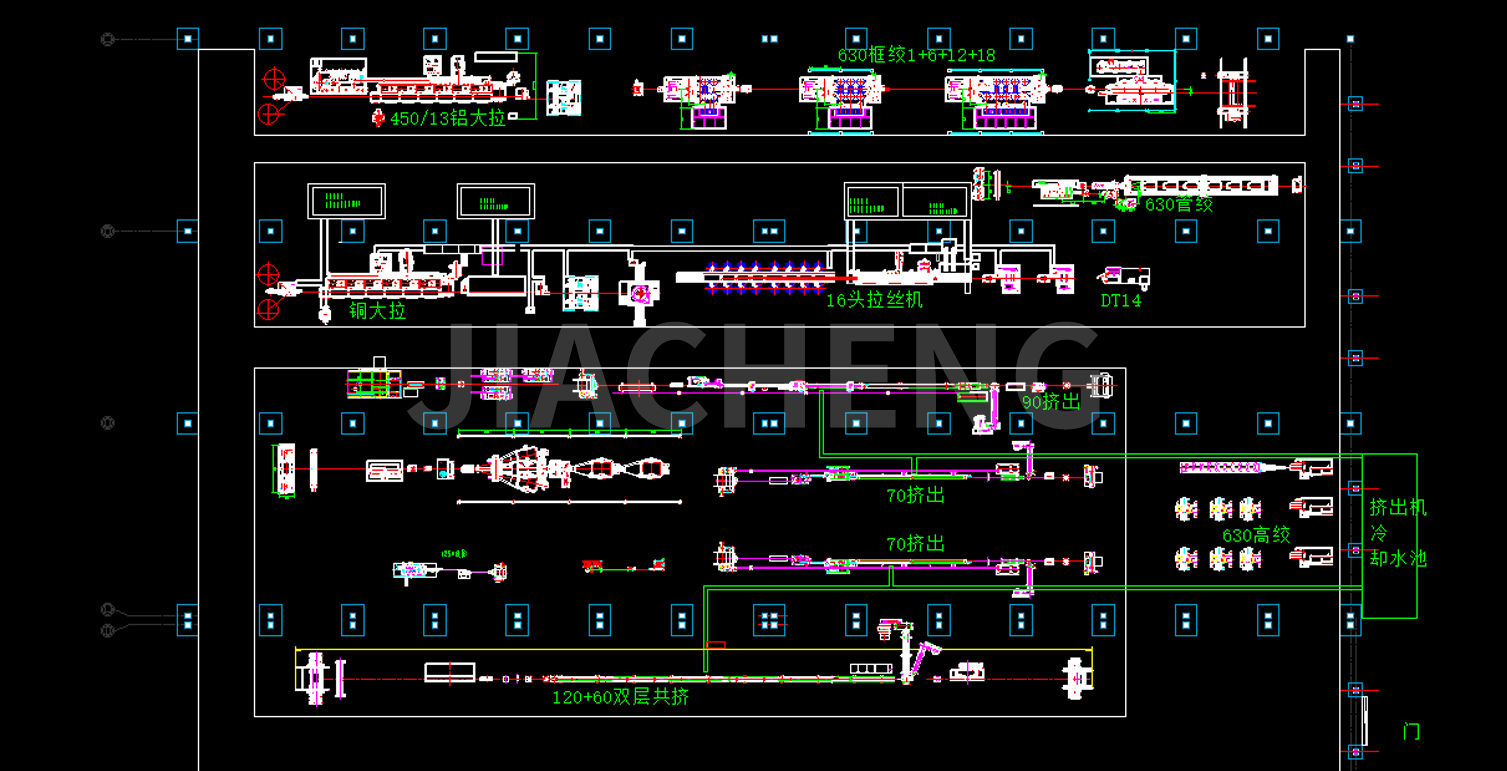

Fabrikplanungszeichnungen des Kunden:

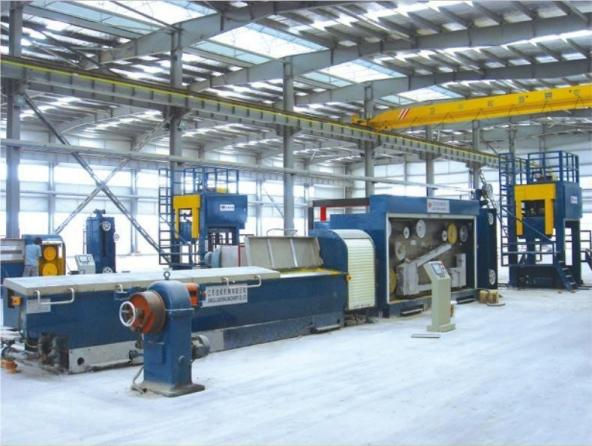

(1)LHT450/13 Kupferstabzerkleinerungsmaschine mit Glühen
Die Hochgeschwindigkeits-Kupferstab-Zerlegungsmaschine JCJX-LHT450/13 dient zum Ziehen von ∮8 mm gewöhnlichem Kupferstab zu ∮1,2-3,5 mm weichem Kupferdraht. Die Ziehrollen sind in einer Linie angeordnet, die kontinuierlich mit hoher Ziehgeschwindigkeit arbeiten kann. Die mechanischen Teile und die elektrische Steuerung sind aufeinander abgestimmt und einfach zu bedienen. Sie können die Matrizen ohne Pause wechseln und die Spulen automatisch wechseln. Diese Maschine zeichnet sich durch einfache Bedienung, hohe Effizienz und ein qualitativ hochwertiges Produkt aus.
| Maschinentyp | LHT450/13 | LHT450/11 | LHT450/9 |
| Max. Einlassdurchmesser (mm) | φ8 | φ8 | φ8 |
| Auslassdurchmesser (mm) | φ1,2-4,0 | φ1,5-4,0 | φ2,1-4,0 |
| Max.Die Nr. | 13 | 11 | 9 |
| Max. Liniengeschwindigkeit (m/s） | 25 | 22 | 20 |
| Körperstruktur | Gebügelter Guss |
| Übertragungsart | Durch hochpräzises Schleifgetriebe |
| Festgeschwindigkeits-Windendurchmesser (mm) | Festgeschwindigkeits-Windendurchmesser (mm) |
| Ziehwinde | φ450 |
| Hauptmotorleistung (KW) | Mit Wolfram beschichtet |
| Festgeschwindigkeits-Capstan-Motor (KW) | 280 |
| Schmierungsart | 75 |
| Schmierungsart | Eintauchen |
| Optionale Ausstattung | 1. 450T Durchlaufglühgerät 2. Doppelter Rechen 3. Haspel 4、WS-1000-Aufnahme |
| Online-Durchlaufglühgerät |
| Maschinentyp | 450T | 450 TB |
| Glühdraht-Durchmesser. (mm) | Ø1,2-3,5 | Ø1,2-4,2 |
| Glühspannung (V) | 0-60 | 0-60 |
| Glühstrom (A) | 0-6000A (DC) | 0-5000A (Wechselstrom) |
| Max. Glühgeschwindigkeit (m/s) | 25 |

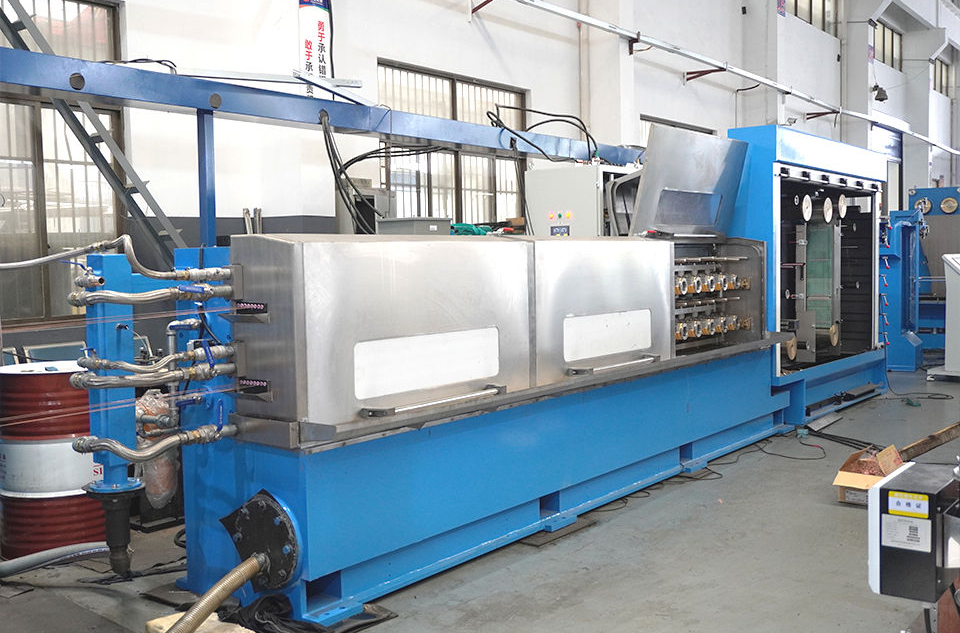

(2)JCJX-DT21/100.16 Mehrdrahtziehmaschine
Einer der Hauptvorteile einer Mehrdrahtziehmaschine ist ihre hohe Produktivität. Durch das gleichzeitige Ziehen mehrerer Drähte steigert die Maschine die Leistung im Vergleich zu herkömmlichen Einzeldrahtziehmaschinen erheblich. Mehrdrahtziehmaschinen sind vielseitig einsetzbar und können verschiedene Arten von Metallstäben und Drahtbündeln verarbeiten, darunter Kupfer, Aluminium und deren Legierungen.
Ausgangsdurchmesser: Erzeugt feine Drähte von 0,15–0,5 mm
| Maschinentyp | DT18/120,4 | DT24/100.16 | DT24/100,20 |
| Zeichnungsdraht Nr. | 4 Drähte | 16 Drähte | 20 Drähte |
| Max. Die Nr. | 18 | 24 | 24 |
| Max. Einlassdurchmesser (mm) | Ø1,85 | Ø2,6 | Ø2,6 |
| Auslassdurchmesser (mm) | Ø0,25- Ø0,7 | Ø0,16- Ø0,4 | Ø0,16- Ø0,4 |
| Zeichnungswindendurchmesser (mm) | Ø120 | Ø100 | Ø100 |
| Max. Zeichengeschwindigkeit (m/s) | 25 | 30 | 30 |

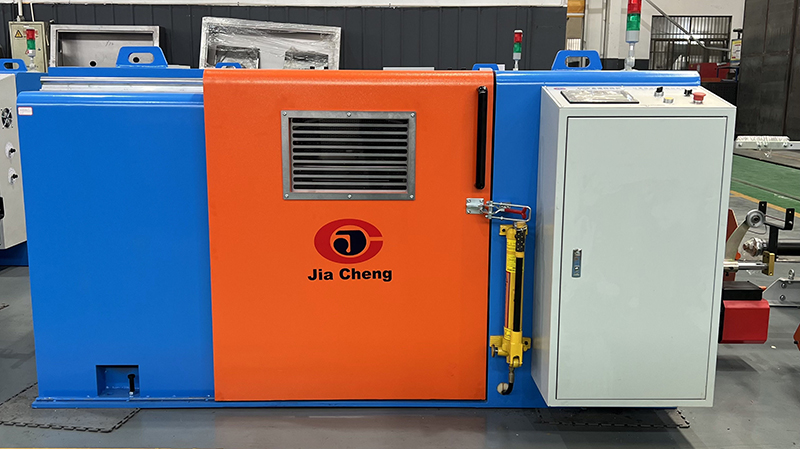

(3)JCJX-650P Automatische Doppeldreh-Bündelmaschine
Es eignet sich zum Verdrehen von blankem Kupferdraht, verzinntem Draht und lackiertem Draht, die aus mehr als 7 Litzen bestehen. Die Magnetbremse bremst automatisch, wenn der Draht reißt. Die Spannung übernimmt den Typ einer Magnetpulverkupplung. (SPS-Steuerausgang)
| Maschinentyp | JCJX-650P | JCJX-800P | JCJX-1000 |
| Benutzen | Zum Bündeln von 7 blanken Kupferdrähten, verzinnten Drähten und emaillierten Drähten |
| Kontrolltyp | SPS-HMI-Wechselrichtersteuerung |
| Verdrehungsabschnittsfläche (mm2) | 0,18-6,00 | 2.5-16.00 Uhr | 8.00-20.00 Uhr |
| Kupferdraht-Durchmesser (mm) | Φ0,18-Φ1,00 | Φ0,50-Φ1,20 | Φ0,72-Φ6,0 |
| Verdrehungssteigung (mm) | 11.61-99.04 | 22,51-152,32 | 22,73-173,66 |
| Drehrichtung | S oder Z |
| Aufnahmespannung | Spannung wird durch Magnetkupplung gesteuert |
| Max. Hauptwellengeschwindigkeit (U/min) | 2000 | 1200 | 800 |
| Verfahrtyp | Quer- und Abstand können durch Peilung quer eingestellt werden |
| Lagerschmierung | Dünnölschmierung, Umlaufkühlung | Schmiernippel mit Hochtemperaturöl | Schmiernippel mit Hochtemperaturöl |
| Art des Spulenladens und -entladens | Hydraulischer Typ |
| Max. Spulendurchmesser. | Φ630 | Φ800 | Φ1000 |
| Auto-Stopp-Einheit | Automatischer Stopp beim Erreichen der eingestellten Länge und Kabelbruch innen und außen |
| Bremse | Magnetbremse |
| Motorleistung (kW) | 7.5 | 11 | 22 |
| Höhe der Hauptwellenmitte (mm) | 850 | 900 | 1100 |

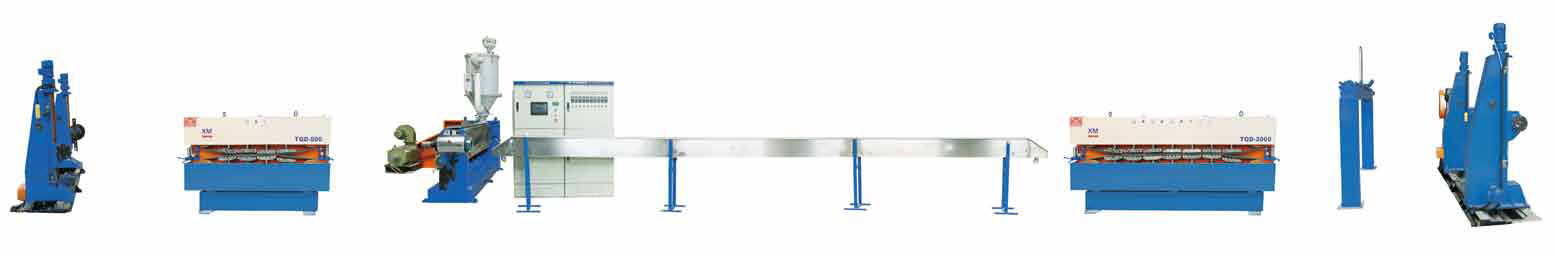

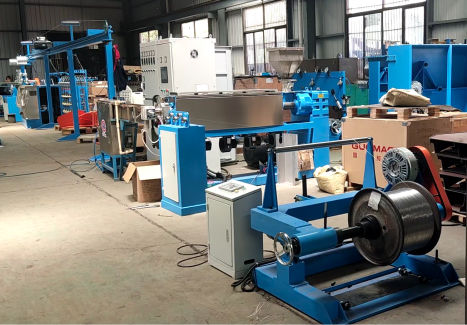

(4)JCJX-70 35 Extrudermaschine
Präzises Design der Schraube, langlebig, nicht schleimig, löst sich nicht vom Chrom ab, ändert schnell die Farbe, mit hoher Kapazität, hohe Qualität, die Konzentrizität des Drahtes beträgt mehr als 90 %, mit hoher Präzision ±0,03. Mit Touchscreen-SPS-Steuerung, einfacher Bedienung, mehr Hommisierung.
1. Verwendung: Wird zur Isolierung von Kabeln mit PVC, LDPE, NYLON und TPU verwendet.
2. Die Produktionslinie besteht aus: Entnahme, Hauptmaschine, Hauptschrank, fester Mulde, Traktion, Aufnahme.
3. Optionale Teile: Raupe, Funkenmaschine, Lasermessgerät zur Durchmesserprüfung, LSZH-Schnecke, Auf- und Abwickelvorrichtung vom Portaltyp, Auf- und Abwickelvorrichtung vom Endwellentyp.
| Typ | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Schraubendurchmesser (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Schrauben-L/D-Verhältnis | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Extrusionskapazität (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Extrusionskapazität (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Extrusionskapazität (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Hauptmotorleistung | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Gesamtleistung | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Fertiger Durchmesser (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Abwickelspulengröße (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Auszahlungskraft | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Typ der Abzugseinheit | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Raupe | Capastan Raupe |
| Leistung der Abzugseinheit | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Speicherlänge (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Aufwickelspulengröße (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Aufnahmeleistung | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Liniengeschwindigkeit (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Abmessung (m) (L*B*H) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Gewicht (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

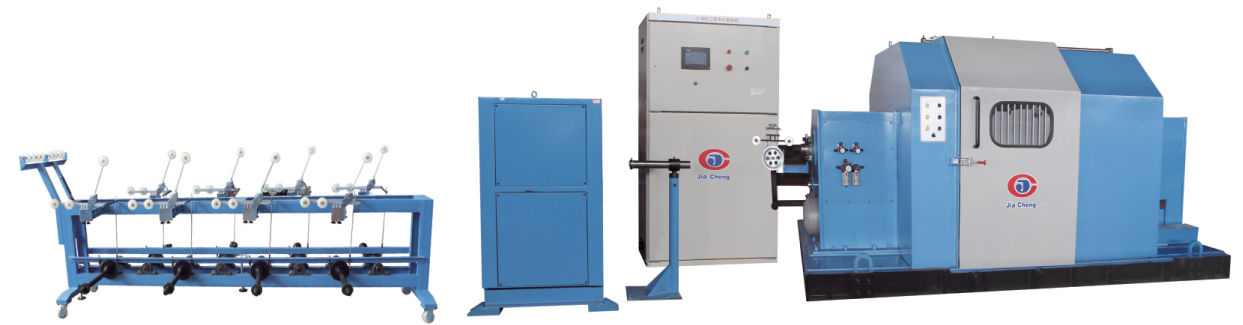

(5)JCJX-1000Cantilever Single Twist Maschine
Es ist für alle Arten von Datenkabeln, Kommunikationskabeln und verdrillten Spezialkabeln geeignet und kann gleichzeitig mittig und seitlich umwickelt werden.
| Modell | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| Ablaufspulendurchmesser (mm) | Φ400-Φ500-Φ630 |
| Aufwickelspulendurchmesser (mm) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| Anwendbarer Drahtdurchmesser (mm) | Φ0,6-3,0 | Φ1,0-5,0 |
| Hauptmotorleistung (kW) | 11 | 15 | 15 | 20 |
| Max. Aufbaudurchmesser (mm) | Φ15 | Φ20 | Φ25 | Φ30 |
| Verdrehungssteigung (mm) | 20-200 | 30-300 | 30-350 | 30-350 |
| Anzahl der Drehungen (U/min) | 1000 | 800 | 600 | 550 |
| Aufnahmespannung | Pneumatische Spannung |
| Traversierungsstil | Stufenlose Regulierung, je nach Spulendrehzahl und Hin- und Herbewegung |
| Verfahrweg (mm) | 2-12 | 3-20 | 3-30 | 3-30 |
| Drehrichtung | S oder Z Direction free designation |
| Verpackungsart | Mitteldrahtwicklung oder Seitenwicklung |
(6) JCJX-90 Extrudermaschine

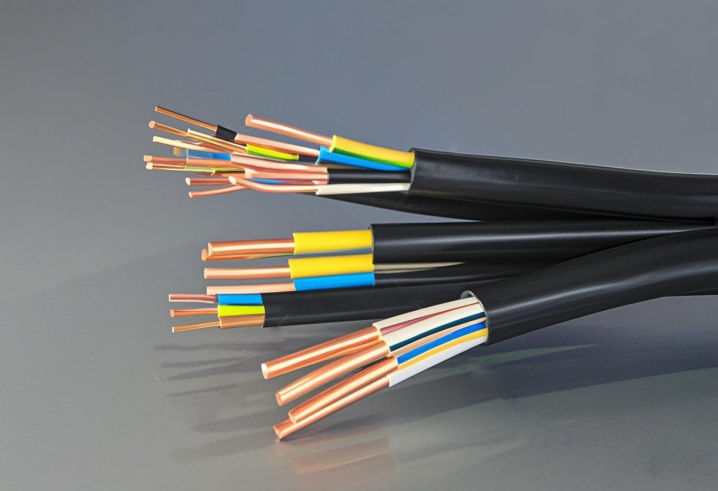

Anwendungsbereich: Anwendung bei der Herstellung von PVC-isolierten Kabeln, Bereitstellung einer Schutzhülle für 2–5-adrige Kabel und 2 x 1,5 mm2 Flachdraht
| Typ | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Schraubendurchmesser (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Schrauben-L/D-Verhältnis | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Extrusionskapazität (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Extrusionskapazität (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Extrusionskapazität (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Hauptmotorleistung | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Gesamtleistung | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Fertiger Durchmesser (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Abwickelspulengröße (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Auszahlungskraft | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Typ der Abzugseinheit | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Raupe | Capastan Raupe |
| Leistung der Abzugseinheit | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Speicherlänge (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Aufwickelspulengröße (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Aufnahmeleistung | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Liniengeschwindigkeit (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Abmessung (m) (L*B*H) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Gewicht (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
