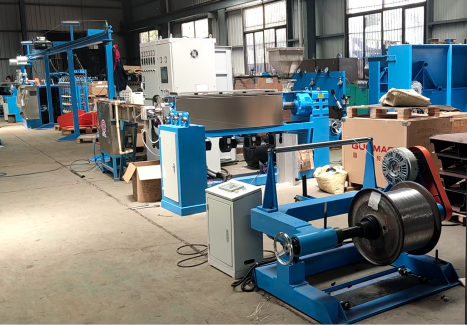

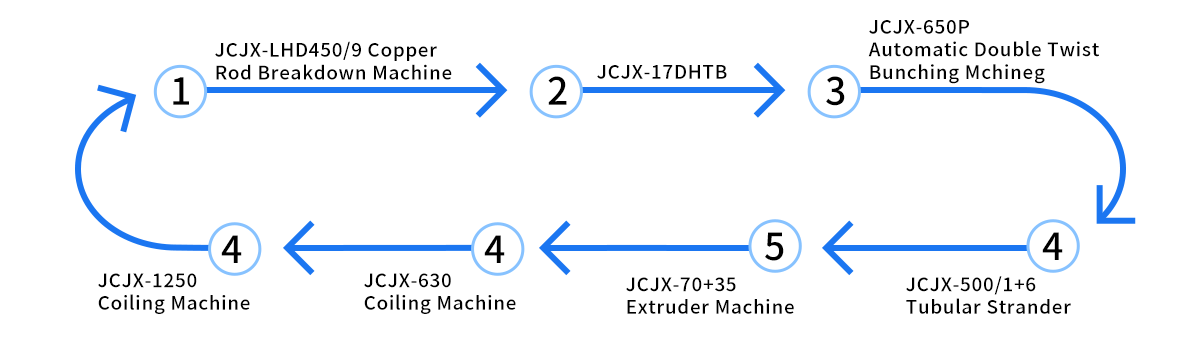

Es gibt insgesamt sieben Produktionslinien, wie in der folgenden Abbildung dargestellt:
1. JCJX-LHD450/9 Kupferstabzerkleinerungsmaschine
2. JCJX-17DHTB
3. JCJX-650P Automatische Doppeldreh-Bündelmaschine
4. JCJX-500/1 6 Rohrstrander
5. JCJX-70 35 Extrudermaschine
6. JCJX-630 Wickelmaschine
7. JCJX-1250 Wickelmaschine

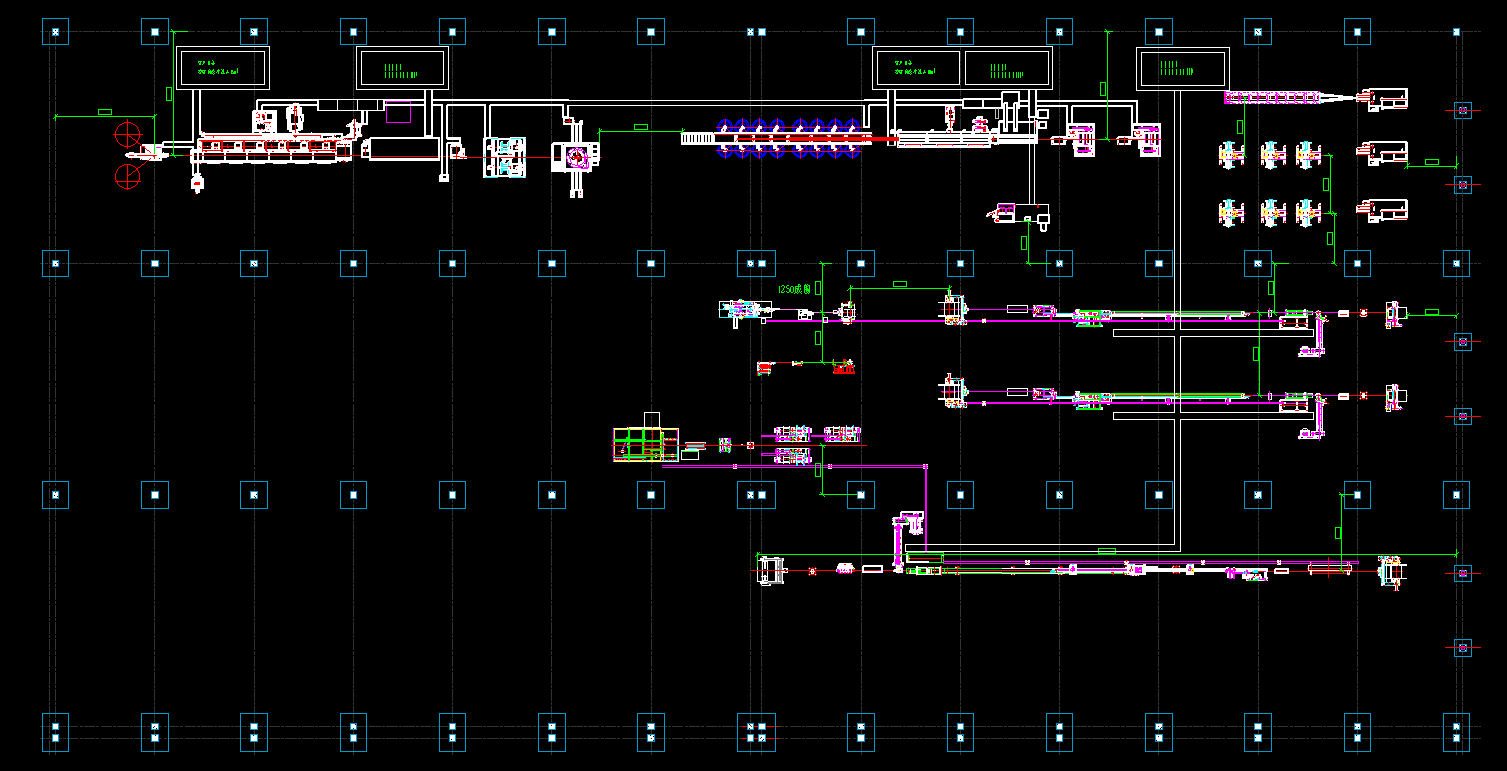

Fabrikplanungszeichnungen des Kunden

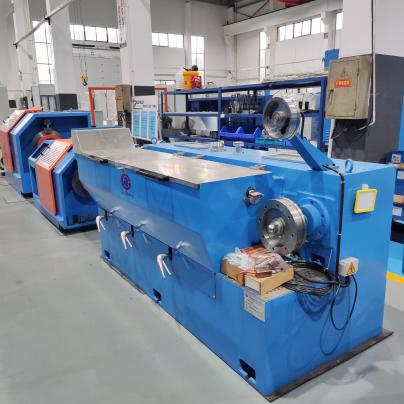

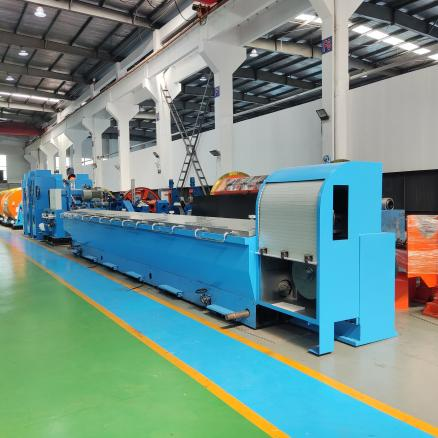

JCJX-LHD450/9
Die Kupferstabzerkleinerungsmaschine LHT450 ist eine Ziehanlage, die Kupferdraht mit einem Durchmesser von 8 mm bis 1,2 mm bis 4,0 mm zieht. Es verfügt über ein Getriebegehäuse aus Eisenguss, arbeitet geräuscharm und ist auf der Oberfläche mit Wolframkarbid beschichtet.
Maximaler Einlassdurchmesser: Φ 8 mm
Ausgangsdurchmesser: Φ 1,2 mm ~ Φ 4,0 mm, Φ 1,5 mm ~ Φ 4,0 mm, Φ 2,1 mm ~ Φ 4,0 mm.
| Maschinentyp | LHT450/13 | LHT450/11 | LHT450/9 |
| Max. Einlassdurchmesser (mm) | φ8 | φ8 | φ8 |
| Auslassdurchmesser (mm) | φ1,2-4,0 | φ1,5-4,0 | φ2,1-4,0 |
| Max.Die Nr. | 13 | 11 | 9 |
| Max. Liniengeschwindigkeit (m/s） | 25 | 22 | 20 |
| Körperstruktur | Gebügelter Guss |
| Übertragungsart | Durch hochpräzises Schleifgetriebe |
| Fester Geschwindigkeitswindendurchmesser. (mm) | Fester Geschwindigkeitswindendurchmesser. (mm) |
| Ziehwinde | φ450 |
| Hauptmotorleistung (KW) | Mit Wolfram beschichtet |
| Festgeschwindigkeits-Capstan-Motor (KW) | 280 |
| Schmierungsart | 75 |
| Schmierungsart | Eintauchen |
| Optionale Ausstattung | 1. 450T Durchlaufglühgerät 2. Doppeltes Rake-up 3. Wickler 4、WS-1000-Aufnahme |
JCJX-17DHTB
Die Ziehgeschwindigkeit liegt zwischen Hochgeschwindigkeits- und Niedriggeschwindigkeits-Drahtziehmaschinen. Es ist mit einer kontinuierlichen Glühvorrichtung ausgestattet, die während des Ziehvorgangs eine Online-Wärmebehandlung des Drahtes durchführen kann, um Kaltverfestigungen zu entfernen und die Plastizität des Metalls wiederherzustellen.
1. Automatisches Spannungskontrollsystem mit doppeltem Wechselrichter.
2. Unify 250 Gusseisen-Hauptrahmen, Präzisionsmaschinen, kein Stoß.
3. Winde mit verschleißfestem Wolfram behandelt.
4. Geeignet für eine Durchlaufglühe, eine Aufwickelmaschine mit und ohne Welle und eine Haspelmaschine.
| Maschinentyp | 280/13DH | 300/9DH | 250/17DH | 260/17D |
| Max. Einlassdurchmesser (mm) | Φ3,5 |
| Auslassdurchmesser (mm) | Φ0,65-2,80 | Φ1,2-2,8 | Φ0,4-1,6 | Φ0,4-1,2 |
| Max. Die Nr. | 13 | 9 | 17 | 17 |
| Max. Liniengeschwindigkeit (m/min) | 2000 | 1200 | 1800 | 1200 |
| Körperstruktur | gebügelter Guss | | | |
| Schlupfverhältnis der Maschine | 20 % | 18 % | 20 % | 18 % |
| Übertragungstyp | 280 | 300 | 250 | 260 |
| Windendurchmesser mit fester Geschwindigkeit. (mm) | Durch hochpräzises Schleifgetriebe | Per Kette |
| Aufnahmemotorleistung (KW) | 11(15) | 11 |
| Schmierungstyp | Volles Eintauchen | Sprühart |
| Aufwickelspulengröße (mm) | Φ500/Φ630 (Bohrung ist Φ127 mm) oder je nach Anforderung geändert |
| Optionale Ausrüstung | 1. Kontinuierliche Glühvorrichtung 2. Haspel |
| Online-Durchlaufglühgerät |
| Typ | 350T | 250T/B | 250T/A |
| Maschinenstruktur | Horizontal | Vertikal | Vertikal |
| Glührad-Durchmesser (mm) | Φ350 | Φ250 | Φ250 |
| Glühdrahtdurchmesser (mm) | Φ0,8-Φ2,8 | Φ0,6-Φ2,2 | Φ0,4-Φ1,6 |
| Glühschutztyp | Dampf oder Stickstoff |
| Glühspannung | 0–65 V (Gleichstrom) | 0–60 V (Gleichstrom) |
| Glühstrom | 0-2500A (DC) | 0-(2000A,1500A,1200A)(DC) |

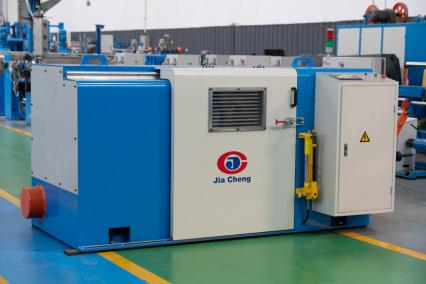

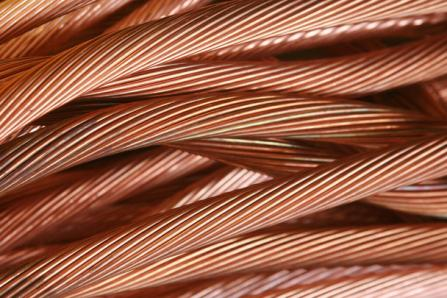

JCJX-650P Automatische Doppeldreh-Bündelmaschine
Es eignet sich zum Verdrillen von blankem Kupferdraht, verzinntem Draht und lackiertem Draht, die aus mehr als 7 Litzen bestehen. Die Magnetbremse, die bei Drahtbruch automatisch bremst, verfügt über eine Magnetpulverkupplung. (SPS-Steuerausgang).
1. Der Wandler übernimmt die Marke INOVANCE, Lager sind importierte Marken.
2. Der Motor übernimmt die nationale erstklassige Marke
3. Niederspannung Ein-Aus, Bremse übernimmt die erstklassige Marke im In- und Ausland.
| Maschinentyp | JCJX-300P | JCJX-500P | JCJX-500PB |
| Benutzen | Zum Bündeln von 7 blanken Kupferdrähten, verzinnten Drähten und emaillierten Drähten |
| Kontrolltyp | SPS-HMI-Wechselrichtersteuerung |
| Verdrehungsabschnittsfläche (mm2) | 0,035-0,45 | 0,05-2,50 | 0,05-4,00 |
| Kupferdraht-Durchmesser (mm) | Φ0,05-Φ0,25 | Φ0,10-Φ0,45 | Φ0,10-Φ0,52 |
| Verdrehungssteigung (mm) | 2.00-17.17 | 6.30-50.40 | 6.30-80.5 |
| Drehrichtung | S oder Z |
| Aufnahmespannung | Spannung wird durch Magnetkupplung gesteuert |
| Max. Hauptwellengeschwindigkeit (U/min) | 3000 | 3000 | 2500 |
| Verfahrtyp | Quer- und Abstand können durch Peilung quer eingestellt werden |
| Lagerschmierung | Schmiernippel mit Hochtemperaturöl | Dünnölschmierung, Umlaufkühlung |
| Art des Spulenladens und -entladens | Hydraulischer Typ |
| Max. Spulendurchmesser. | Φ300 | Φ500 | Φ500 |
| Auto-Stopp-Einheit | Automatischer Stopp beim Erreichen der eingestellten Länge und Drahtbruch innen und außen |
| Bremse | Magnetbremse |
| Motorleistung (kW) | 4 | 5.5 | 5.5 |
| Höhe der Hauptwellenmitte (mm) | 630 | 700 | 700 |

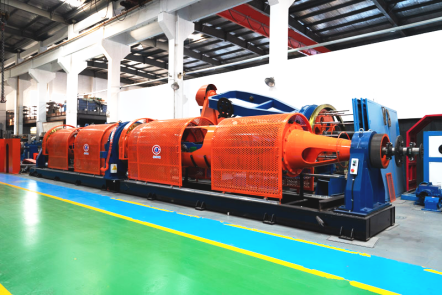

JCJX-500/1 6 Rohrstrander
Die Maschine wird zur Herstellung von Kupferlitzen, Aluminiumlitzen mit Stahlkern und Stahlseilen verwendet. Sie kann auch zur Herstellung von Stahllitzen und isolierten Drähten verwendet werden.
Je nach Modelll kann der maximale Außendurchmesser der Verdrillung ausgewählt werden: 12 mm und 15 m. Je nach Modell beträgt der Bereich der Verdrillungssteigung 20–181, 20–331, 36–274
1. Bedienen Sie die bequeme PLC-HMI-Wechselrichtersteuerung.
2. Niedrige Kosten und hohe Effizienz.
3. Hohe Geschwindigkeit, hohe Kapazität.
4. Diese Maschine wird zur Herstellung von Kupferlitzen, Aluminiumlitzen mit Stahlkern und Stahlseilen verwendet. Sie kann auch für Stahllitzen und isolierte Drähte verwendet werden.
| Maschinentyp | Typ 400 | Typ 500 | Typ 630 |
| Einzelner Kupferdrahtdurchmesser | Ø1,0–2,5 mm | Ø 1,3–4,5 mm |
| Einzelner Stahldrahtdurchmesser | Ø1,5-3,0 | Ø1,3-3,5mm |
| Einzelner Aluminiumdrahtdurchmesser | Ø1,5–4,0 mm | Ø1,8-5mm |
| Max. verseilter Durchmesser. | 12mm | 15mm |
| Tonhöhenbereich | 20–181 mm | 20-331 mm | 36-274mm |
| Röhrenrotationsgeschwindigkeit | 700 U/min | Großer Lagertyp 600 U/min | Großer Lagertyp 500 U/min |
| Stützrad 500 U/min | Stützrad 350 U/min |
| Traktionsrad-Durchmesser | Ø800 400mm | Ø1250mm | Ø1250mm |
| Ablaufspule im Verseiler | 400mm | 500mm | 630 mm |
| Größe der Aufwickelspule | PN800-1250mm | PN800-1600mm | PN1200-2000mm |

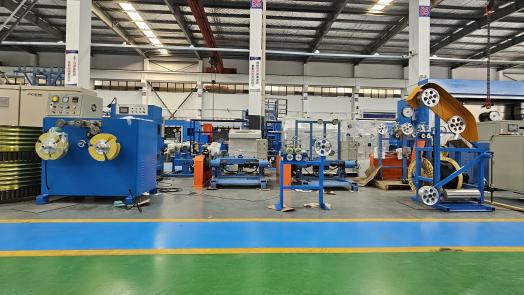

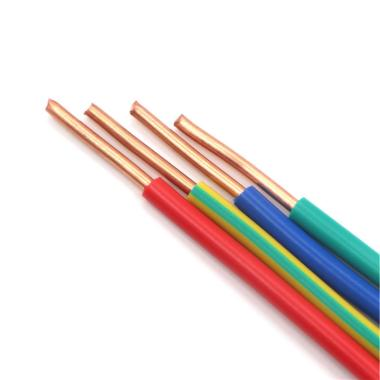

JCJX-70 35 Extrudermaschine
Präzises Design der Schraube, langlebig, nicht schleimig, löst sich nicht vom Chrom ab, ändert schnell die Farbe, mit hoher Kapazität, hohe Qualität, die Konzentrizität des Drahtes beträgt mehr als 90 %, mit hoher Präzision ±0,03. Mit Touchscreen-SPS-Steuerung, einfacher Bedienung, mehr Hommisierung.
1. Verwendung: Wird zur Isolierung von Kabeln mit PVC, LDPE, NYLON und TPU verwendet.
2. Die Produktionslinie besteht aus: Entnahme, Hauptmaschine, Hauptschrank, fester Mulde, Traktion, Aufnahme.
3. Optionale Teile: Raupe, Funkenmaschine, Lasermessgerät zur Durchmesserprüfung, LSZH-Schnecke, Auf- und Abwickelvorrichtung vom Portaltyp, Auf- und Abwickelvorrichtung vom Endwellentyp.
| Typ | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Schraubendurchmesser (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Schrauben-L/D-Verhältnis | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Extrusionskapazität (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Extrusionskapazität (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Extrusionskapazität (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Hauptmotorleistung | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Gesamtleistung | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Fertiger Durchmesser (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Abwickelspulengröße (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Auszahlungskraft | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Typ der Abzugseinheit | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Raupe | Capastan Raupe |
| Leistung der Abzugseinheit | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Speicherlänge (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Aufwickelspulengröße (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Aufnahmeleistung | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Liniengeschwindigkeit (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Abmessung (m) (L*B*H) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Gewicht (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

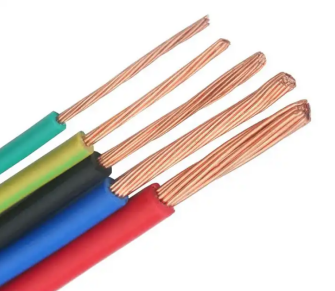

JCJX-630/1250 Wickelmaschine
Es wird hauptsächlich dazu verwendet, lange Draht- oder Kabelrollen zu Spulen zu rollen, um die anschließende Verpackung, den Transport und die Verwendung zu erleichtern.
Merkmal:
1. Die automatische Spannung kann die Abwickeleinheit steuern, die Drähte sind perfekt auf der Spule angeordnet.;
2. Bei Verwendung des automatischen Auszahlungssatzes ist der Auszahlungsdraht in Ordnung.
3. Hohe Effizienz, im Allgemeinen 700 in 8 Stunden produzieren, dreimal heben.
| Model | Φ630mm | Φ1250mm | Φ1250-Φ1600mm |
| Anwendbarer Kabelbereich | 0,5-6mm2 | 10-70 mm2 | 10-240 mm2 |
| Überquerende Spannung | Automatisch |
| Hauptmotorgeschwindigkeit | 0–600 U/min | 0–300 U/min | 0–300 U/min |
| Spulentyp wird geladen | Hebeltyp | Elektrischer Typ | Elektrischer Typ |
| Pay-off-Bibbin-Modell | Φ400-630mm | Φ800-1250mm | Φ1000-1600mm |
| Klopfmodell | Außendurchmesser ≤320 mm Innendurchmesser. 120mm Breite 30–100 mm | Außendurchmesser ≤ 600 mm Innendurchmesser. 200300mm Breite60-150mm 150-200mm | 50-250 |
| Macht | 2,2 kW | 3 kW | 4 kW |
| Zählerstruktur | Typ of wheel pressure | Doppelradtyp mit Luftdruck | Doppelrad Typ mit Luftdruck |
| Induktionstyp/ Messgenauigkeit | Drehgeber/0,5 % | Drehgeber/0,5 % | Drehgeber/0,5 % |
