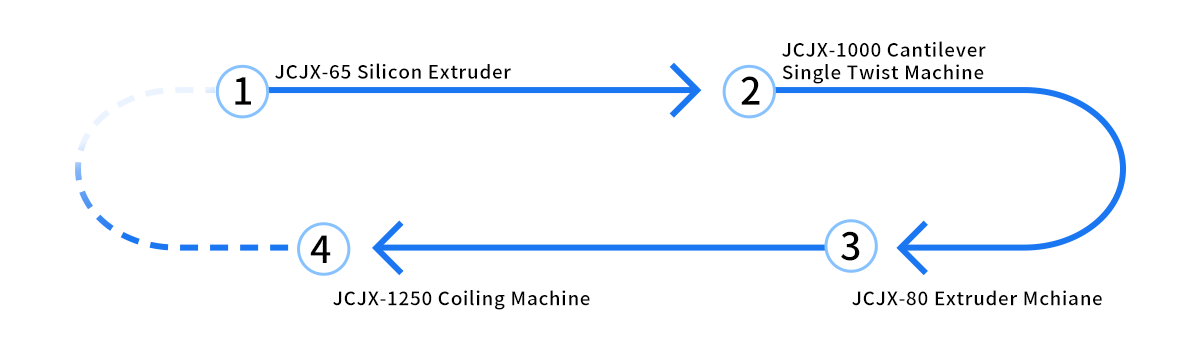

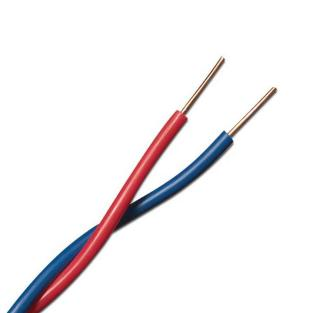

Es gibt insgesamt vier Produktionslinien und die Details sind wie folgt:

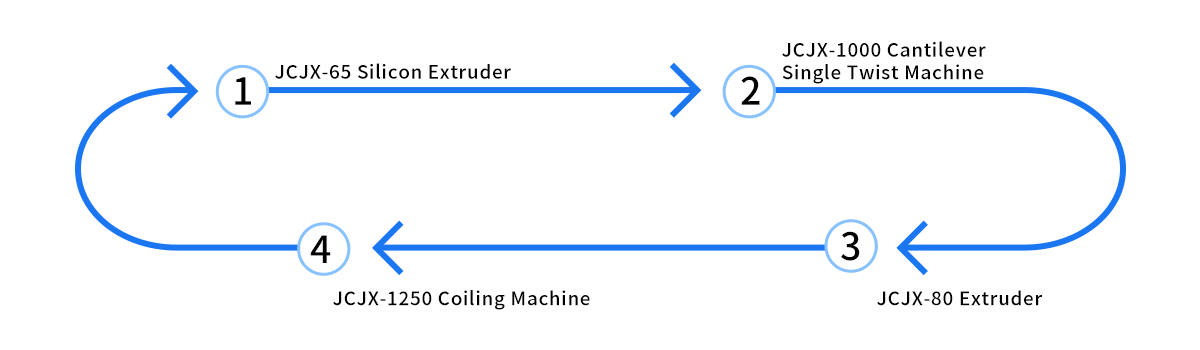

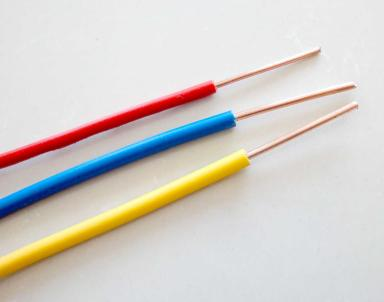

1. JCJX-65 Silikon-Extruder Extrusion von Kerndraht
2. JCJX-1000 Cantilever-Single-Twist-Maschine Verdrillen des Kerndrahtes
3. JCJX-80 Extruder Extrusion der Hülle
4. JCJX-1250 Wickelmaschine Aufwickeln

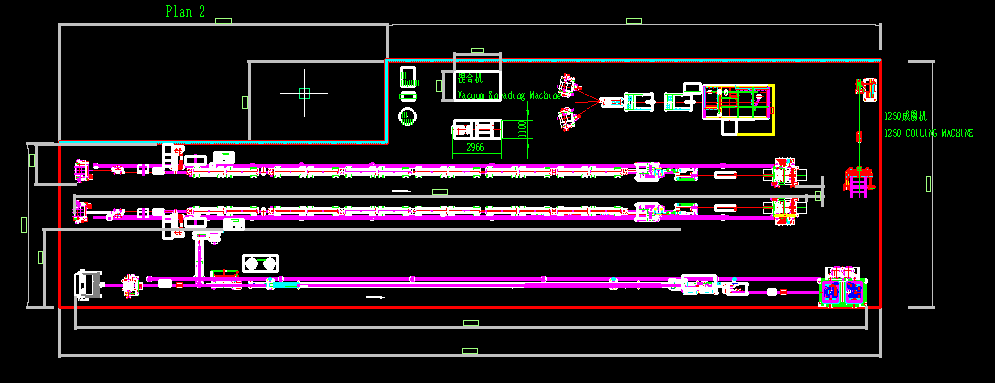

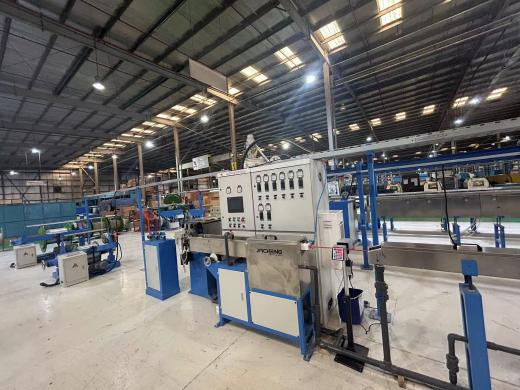

Fabrikplanungszeichnungen des Kunden
Jiangsu Jiacheng Technology Co., Ltd. engagiert sich seit seiner Gründung im Jahr 1990 für die Entwicklung der Kabelherstellungsausrüstungsindustrie. Wir sind ein professionelles Unternehmen, das verschiedene Arten von Draht- und Kabelherstellungsmaschinen wie Drahtziehmaschinen, Zwirnmaschinen, Extrudermaschinen, Wickel- und Wickelmaschinen, Verseilmaschinen, Glüh- und Verzinnungsmaschinen sowie andere verwandte Draht- und Kabelherstellungsmaschinen herstellt.

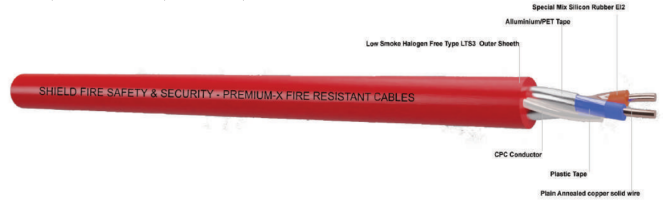

Kürzlich hat unser Unternehmen erfolgreich eine Kooperationsvereinbarung mit einem Kunden in den Vereinigten Arabischen Emiraten abgeschlossen und einen vollständigen Plan für die Produktion einer zweiadrigen Produktionslinie für feuerbeständige Kabel mit einer Fläche von 1,5 bis 2,5 Quadratmetern geliefert. Während des Abnahmeprozesses würdigte der Kunde die mechanische Leistung, Qualität und die verschiedenen Kundendienste unseres Unternehmens sehr und freut sich auf die weitere Zusammenarbeit mit Jiacheng Technology in der Zukunft.
Produktionslinienprozess:
Der gesamte Planungsentwurf

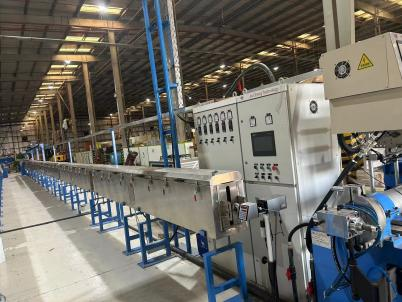

JCJX-65 Silikon-Extruder
Anwendbar auf alle Arten von Hochtemperatur-Silikonkautschukkabeln und Hochtemperaturummantelungen.
1. SPS-Touchscreen-Steuerung, Einstellung und Überwachung der Parameter der gesamten Produktionslinie.
2. Silikonkautschuk verwendet Schnecke und Zylinder, Kreuzkopf und Matrizen, um eine innere Vulkanisation zu verhindern.
3. Es wird Silikonkautschuk verwendet, wodurch die Einstellung des Düsenkopfs, die automatische Steuerung des Wasserkühlsystems oder die manuelle Steuerung vermieden werden.
4. Mit Präzisionstest-Feedbacksystem, um den genauen Drahtdurchmesser sicherzustellen und so die Kosten zu senken.
| Modellll | JCJX-45 | JCJX-70 | JCJX-90 | JCJX-120 |
| Hauptmaschinenleistung (kW) | 11 | 22 | 37 | 45 |
| Extrusionskapazität (kg/h) | 30 | 80 | 135 | 260 |
| Schraubendurchmesser (mm) | φ45 | Φ70 | φ90 | φ120 |
| Schnecken-L/D-Verhältnis | 12:1 | 14:1 | 14:1 | 14:1 |
| Abwickelspulengröße (mm) | φ300-400 | Φ400-630 | φ400-630 | φ1000-1200 |
| Leitergrößen (mm) | φ0,2-3,0 | Φ1,5-6,0 | φ2,1-10 | φ5,0-15 |
| Fertige Kabelgrößen (mm) | φ0,8-5,0 | Φ1,8-8,0 | φ3,0-12 | φ8,0-20 |
| Länge des Vulkanisationstanks (m) | 12 | 16 | 24 | 24 |
| Heizleistung | Abschnitt 36 kW | Abschnitt 48 kW | Abschnitt 72 kW | Abschnitt 84 kW |
| Fahrmotor (kW) | 2.2 | 4 | 7.5 | 11 |
| Produktionsgeschwindigkeit (m/min) | 10-200 | 10-200 | 4-40 | 4-40 |
| Aufwickelspulengrößen (mm) | Φ400-500 | Φ400-630 | φ1250-1600 | φ1250-2000 |

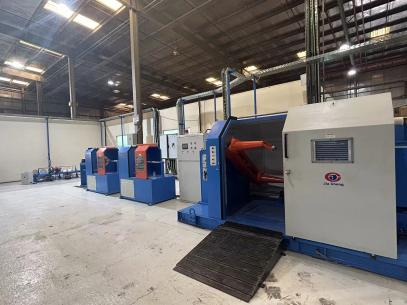

JCJX-1000 Cantilever-Single-Twist-Maschine
Es wird für alle Arten von Kabeln und Umwicklungen sowie für alle Arten von Weichleiter- und Computerkabeln sowie Gummikabeln zur Steuerung von Kabeln wie KVVRP, KVVR, RVV, KVV verwendet.
1) Mehr Stabilität, hohe Produktionseffizienz, geringe Geräuschentwicklung und einfache Bedienung.
2) Es kann sowohl Kabel als auch Kupferdraht verdrillen.
3) Drehen und Wickeln gleichzeitig.
| Modellll | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| Ablaufspulendurchmesser (mm) | Φ400-Φ500-Φ630 |
| Aufwickelspulendurchmesser (mm) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| Anwendbarer Drahtdurchmesser (mm) | Φ0,6-3,0 | Φ1,0-5,0 |
| Hauptmotorleistung (kW) | 11 | 15 | 15 | 20 |
| Max. Aufbaudurchmesser (mm) | Φ15 | Φ20 | Φ25 | Φ30 |
| Verdrehungssteigung (mm) | 20-200 | 30-300 | 30-350 | 30-350 |
| Anzahl der Drehungen (U/min) | 1000 | 800 | 600 | 550 |
| Aufnahmespannung | Pneumatische Spannung |
| Traversierungsstil | Stufenlose Regulierung, je nach Spulendrehzahl und Hin- und Herbewegung |
| Verfahrweg (mm) | 2-12 | 3-20 | 3-30 | 3-30 |
| Drehrichtung | Freie Bezeichnung der S- oder Z-Richtung |
| Verpackungstyp | Mitteldrahtwicklung oder Seitenwicklung |
JCJX-80 Extruder
Es wird zur Isolierung von Drähten und Kabeln mit PVC, LDPE, NYLON und TPU verwendet. Es kann auch eine Ausrüstung mit dreifachem Koextrusions-Querkopf und Doppelschicht sein.
1. Die Produktionslinie besteht aus: Abzug, Hauptmaschine, Hauptschrank, fester Mulde, beweglicher Mulde, Akkumulator, Traktion, Aufwickelvorrichtung, Funkentester.
2. Optionale Teile: aktives Abwickeln, Vorwärmer, Pulvermaschine, Lasermessgerät zur Durchmesserprüfung, LSZH-Schnecke, Einzel- und Doppelspulenaufnahme, Wickel- und Verpackungsmaschine.
3. Merkmale: präzises Design der Schraube, langlebig, schleimfrei, löst sich nicht vom Chrom, ändert schnell die Farbe, mit hoher Kapazität, hohe Qualität, die Konzentrizität des Drahtes beträgt mehr als 90 %, mit hoher Präzision ± 0,03. Mit Touchscreen-SPS-Steuerung, einfacher Bedienung, mehr Hommisierung.
| Typ | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Schraubendurchmesser (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Schrauben-L/D-Verhältnis | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Extrusionskapazität (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Extrusionskapazität (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Extrusionskapazität (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Hauptmotorleistung | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Gesamtleistung | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Fertiger Durchmesser (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Abwickelspulengröße (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Auszahlungskraft | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Typ der Abzugseinheit | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Raupe | Capastan Raupe |
| Leistung der Abzugseinheit | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Speicherlänge (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Aufwickelspulengröße (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Aufnahmeleistung | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Liniengeschwindigkeit (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Abmessung (m) (L*B*H) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Gewicht (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

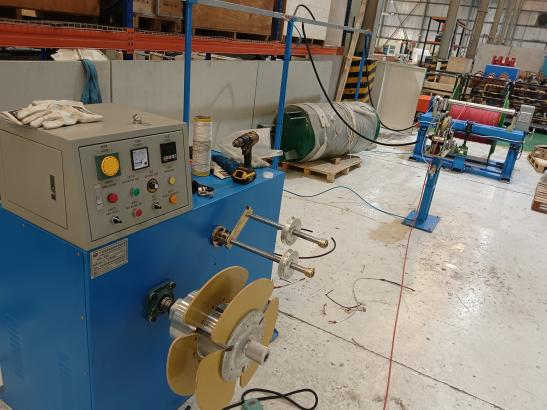

JCJX-1250 Wickelmaschine
Es wird hauptsächlich dazu verwendet, lange Draht- oder Kabelrollen zu Spulen zu rollen, um die anschließende Verpackung, den Transport und die Verwendung zu erleichtern.
Merkmal:
1. Die automatische Spannung kann die Abwickeleinheit steuern, die Drähte sind perfekt auf der Spule angeordnet.;
2. Bei Verwendung des automatischen Auszahlungssatzes ist der Auszahlungsdraht in Ordnung.
3. Bei hoher Effizienz werden in der Regel 700 in 8 Stunden produziert, dreimal gehoben.
| Modellll | Φ630mm | Φ1250mm | Φ1250-Φ1600mm |
| Anwendbarer Kabelbereich | 0,5-6mm2 | 10-70 mm2 | 10-240 mm2 |
| Überquerende Spannung | Automatisch |
| Hauptmotorgeschwindigkeit | 0–600 U/min | 0–300 U/min | 0–300 U/min |
| Spulentyp wird geladen | Hebeltyp | Elektrischer Typ | Elektrischer Typ |
| Pay-off-Bibbin-Modell | Φ400-630mm | Φ800-1250mm | Φ1000-1600mm |
| Klopfmodell | Außendurchmesser ≤320 mm Innendurchmesser. 120mm Breite 30–100 mm | Außendurchmesser ≤ 600 mm Innendurchmesser. 200300mm Breite60-150mm 150-200mm | 50-250 |
| Macht | 2,2 kW | 3 kW | 4 kW |
| Zählerstruktur | Typ of wheel pressure | Doppelradtyp mit Luftdruck | Doppelrad Typ mit Luftdruck |
| Induktionstyp/ Messgenauigkeit | Drehgeber/0,5 % | Drehgeber/0,5 % | Drehgeber/0,5 % |
